LYV®, un fabricant professionnel de vannes industrielles, a présenté son

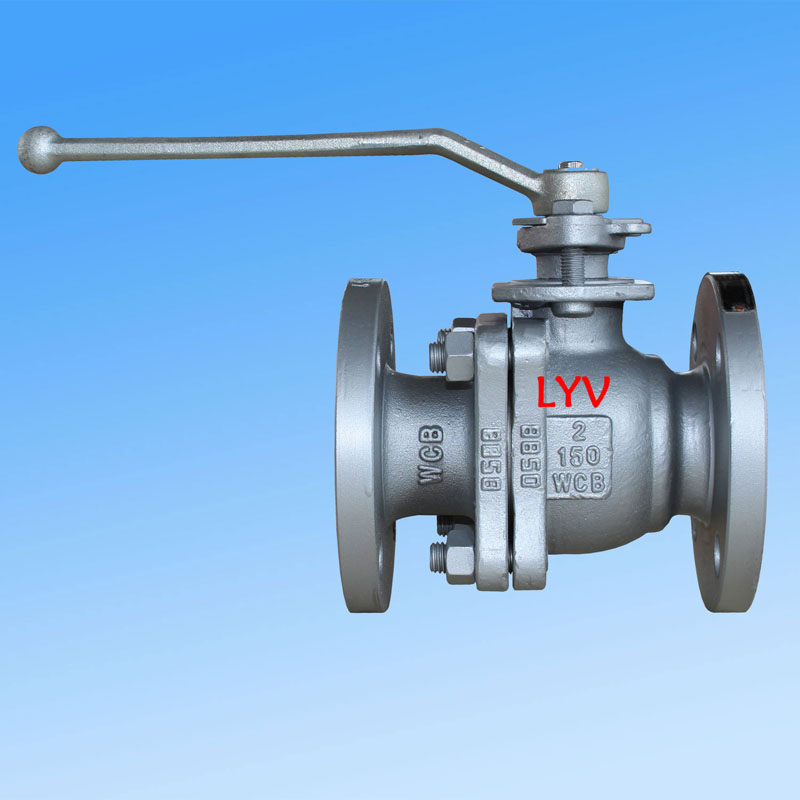

Robinet à tournant sphérique flottant en 2 pièces, l'un des types de vannes les plus utilisés dans les systèmes de tuyauterie industrielle. L'entreprise exporte des vannes vers des marchés tels que l'Amérique du Nord, l'Asie du Sud-Est, la Russie et le Moyen-Orient. Avec un équipement d'usinage CNC et une main-d'œuvre qualifiée, LYV® a une capacité de production annuelle supérieure à 50 000 vannes, répondant aux exigences standard et personnalisées.
Conception et construction
Le robinet à tournant sphérique flottant en 2 pièces présente une construction à corps divisé avec une conception à bille flottante. Il est conçu conformément àISO 17292, API 608 et API 6Dnormes. La vanne est disponible en configurations à passage intégral (FB) ou à passage réduit (RB), avec une construction de corps à entrée d'extrémité. Les options de capot incluent un capot boulonné ou un capot allongé, et les types de siège sont proposés en variantes à siège souple ou en métal à joint dur. La direction du flux peut être unidirectionnelle ou bidirectionnelle, offrant une flexibilité pour différentes exigences de processus.
Plage de taille et de pression
| Classe de pression |
Gamme de tailles (NPS) |
Gamme de tailles (DN) |
| Classe ANSI 150LB |
1/2" – 10" |
DN15 – DN250 |
| Classe ANSI 300LB |
1/2" – 8" |
DN15 – DN200 |
| Classe ANSI 600LB |
1/2" – 4" |
DN15 – DN100 |
Note:Pour les valeurs PN, la vanne couvre PN0.6, PN1.6, PN2.0, PN2.5 jusqu'à DN250 ; PN4.0 et PN5.0 jusqu'au DN200 ; PN6.3 et PN10.0 jusqu'au DN100.
Normes de conception et de test
| Catégorie standard |
Norme de référence |
|
Norme de conception
|
BS EN ISO 17292 (BS 5351) / ASME B16.34 / API 6D |
|
Inspection et tests
|
API 598 / API 6D |
|
Tests de sécurité incendie
|
API 607 / API 6FA |
|
Longueur bride à bride
|
ANSI B16.10 – Modèle court / Modèle long |
|
Terminer les connexions
|
À bride (ANSI B16.5), soudée bout à bout, soudée par emboîtement |
Principales fonctionnalités
-
Conception ignifuge– est conforme à API 607 / API 6FA
-
Conception antistatique– dissipe la charge statique pour un fonctionnement sûr
-
Tige anti-éruption– empêche l’éjection de la tige sous pression
-
Support de service– gaz naturel, pétrole, eau, oxygène et autres fluides industriels
-
Service aigre– conforme à la norme ISO 15156 / NACE MR0175
-
Fonctionnement des vannes– levier manuel, vis sans fin, actionneur pneumatique, actionneur électrique
Matériaux de construction (BOM)
Corps et capot
| Qualité du matériau |
Description |
| ASTM A216 GR. WCB / A105N |
Acier au carbone |
| ASTM A352 LCB/LCC/A350 LF2 |
Acier au carbone basse température |
| ASTM A351 GR. CF8/CF8M |
SS 304 / SS 316 (Acier inoxydable) |
| ASTM A351 GR. CF3/CF3M |
SS 304L / SS 316L (acier inoxydable) |
| ASTM A351 Gr. CF8C |
Acier inoxydable |
| ASTM A890 4A/5A/6A |
Acier inoxydable duplex |
Balle solide
| Qualité du matériau |
Description |
| A105N + ENP / A105N + TCC |
Acier au carbone avec placage autocatalytique au nickel / revêtement en carbure de tungstène |
| ASTM A182 F304 / F316 |
INOX 304 / INOX 316 |
| ASTM A182 F304L / F316L |
Acier inoxydable 304L / Acier inoxydable 316L |
| ASTM A182 F347 |
Acier inoxydable |
| ASTM A182 F51/F53/F55 |
Acier inoxydable duplex/super duplex |
Remarque concernant le siège métallique à joint dur :Les traitements de surface des billes incluent ENP, HCR, WC et soudage Ni60/Ni55.
Tige
| Qualité du matériau |
Description |
| ASTM A182 F6a |
Acier inoxydable martensitique |
| ASTM A182 F304 / F316 / F304L / F316L |
Acier inoxydable |
| 17‑4 PH |
Acier inoxydable à durcissement par précipitation |
| ASTM A182 F51/F53/F55 |
Acier inoxydable duplex/super duplex |
Sièges, joints de corps et garniture de presse-étoupe
| Matériel |
Application |
| PTFE Vierge |
Siège / Joint de corps / Garniture de presse-étoupe |
| 25 % de PTFE chargé de verre (GFT) |
Siège / Joint de corps / Garniture de presse-étoupe |
| PTFE chargé de carbone (CFT) |
Siège / Joint de corps / Garniture de presse-étoupe |
| PEEK/Delrin |
Joint de siège/corps |
| Grafoil (anneau en graphite) |
Siège / Joint de corps / Garniture de presse-étoupe |
Application et service
Le robinet à tournant sphérique flottant en 2 pièces convient à une large gamme d'applications industrielles, notamment les systèmes pétroliers et gaziers, pétrochimiques, de production d'électricité, de traitement de l'eau et de pipelines. Il est disponible avec des connexions d'extrémité à bride, à souder bout à bout ou à souder par emboîtement, et peut être actionné manuellement ou avec des actionneurs automatisés. LYV® fournit un support après-vente complet et une livraison dans les délais, soutenu par ses équipes d'ingénierie et de production expérimentées.
Note:Pour les combinaisons de matériaux personnalisées, les pressions nominales ou les configurations d'actionneurs, veuillez contacter LYV® directement avec les spécifications de votre projet.
