Clapet anti-retour API 6D

Présentation du clapet anti-retour LYV API 6D

Clapet anti-retour LYV API 6D 2. Norme

Conception-DIN

Face à face et bout à bout -DIN

Perçage de bride -DIN

3. Taille et plage de pression :

PN : 16

DN : 50 ~ 300 mm

Étape 4 : Matériaux

Corps et capot : fonte d'acier

Disque : acier moulé

Bague d'étanchéité : acier inoxydable + graphite, polytétrafluoroéthylène, RPTFE, EPDM, caoutchouc nitrile

Tige : 1045,2 CR13, 304,316,304 L, 316L, 17-4PH

5. Température de fonctionnement

-196 °C -- -- 650 °C ;

Étape 6 Appliquer

Chimie, pétrochimie, pétrole et gaz, centrale électrique, industrie générale, etc. ;

Normes et spécifications des clapets anti-retour LYV API 6D

1, conception et fabrication : api594, api6d, jb/t8937

2, longueur de la structure : api594, api6d, din3202, jb/t8937

3, catégorie de température de pression : snsib16.34, din2401, gb/t9124, hg20604, hg20625, sh3406, jb/t74

4, essai et inspection : api598, jb/t9092

5, bride de tuyauterie : jb/t74~90, gb/t9112 ! 9124, hg20592~20635, sh3406, ANSI 16.5, din2543~2548, gb/t13402, api605, asmeb16.47

Caractéristique et application du clapet anti-retour LYV API 6D

1, la longueur de la structure est courte, sa longueur de structure n'est que de 1/4 ~ 1/8 du clapet anti-retour à bride traditionnel

2, petite taille, poids léger, son poids n'est que de 1/4 ~ 1/20 du clapet anti-retour à bride traditionnel

3. Le clapet de la vanne se ferme rapidement et la pression du coup de bélier est faible

4, un tuyau horizontal ou vertical peut être utilisé, facile à installer

5, le canal d'écoulement n'est pas obstrué, la résistance du fluide est faible

6, action sensible, bonne performance d'étanchéité

7. Course courte du disque de soupape et petite force d'impact de la soupape de fermeture

8, la structure globale, simple et compacte, belle forme

9, longue durée de vie, haute fiabilité

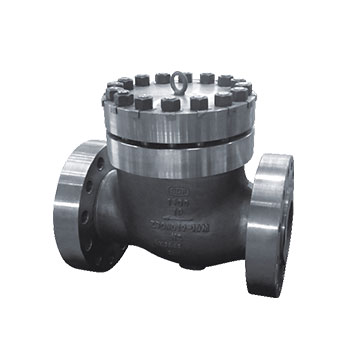

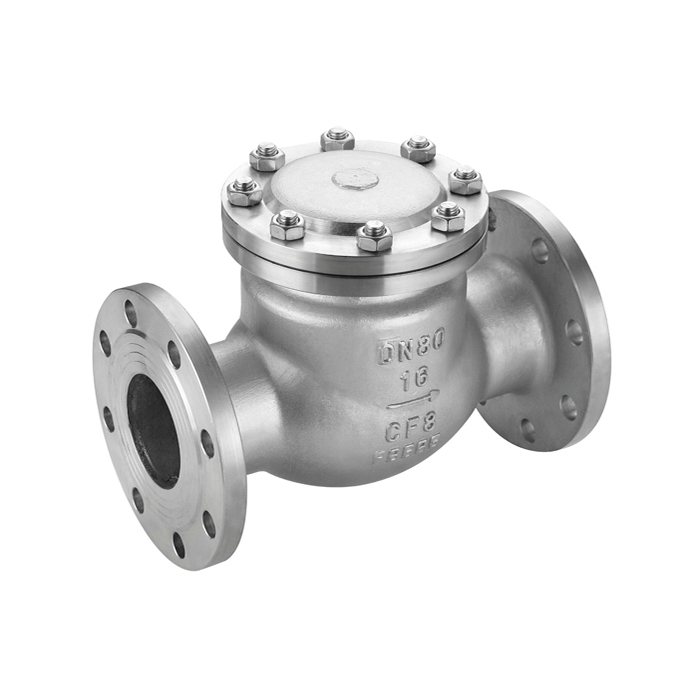

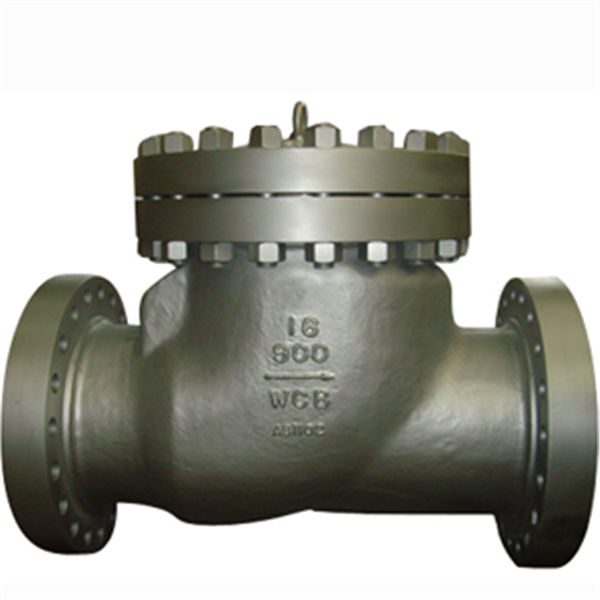

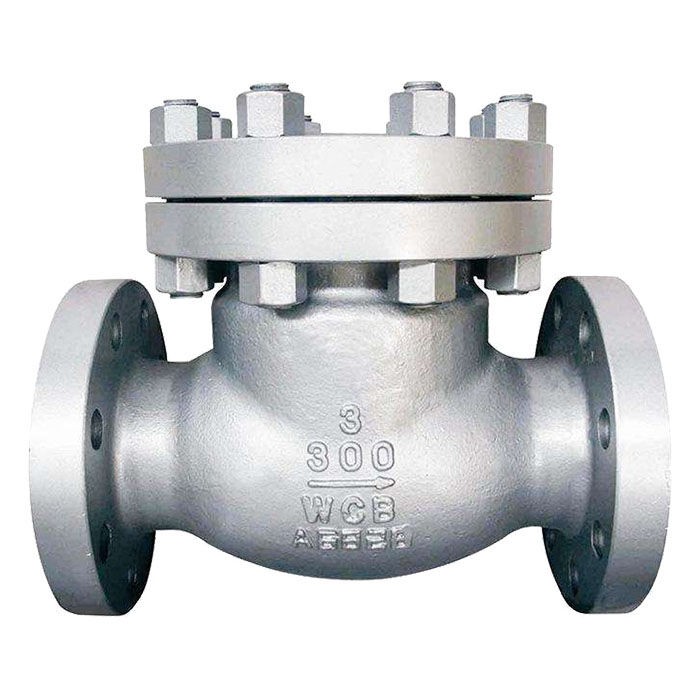

Détails du clapet anti-retour LYV API 6D
