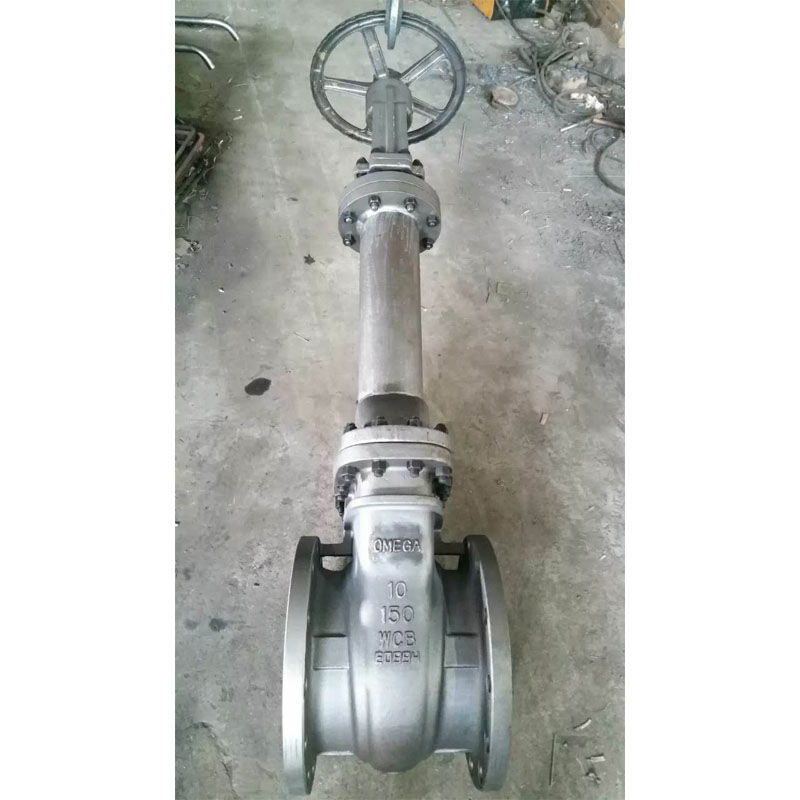

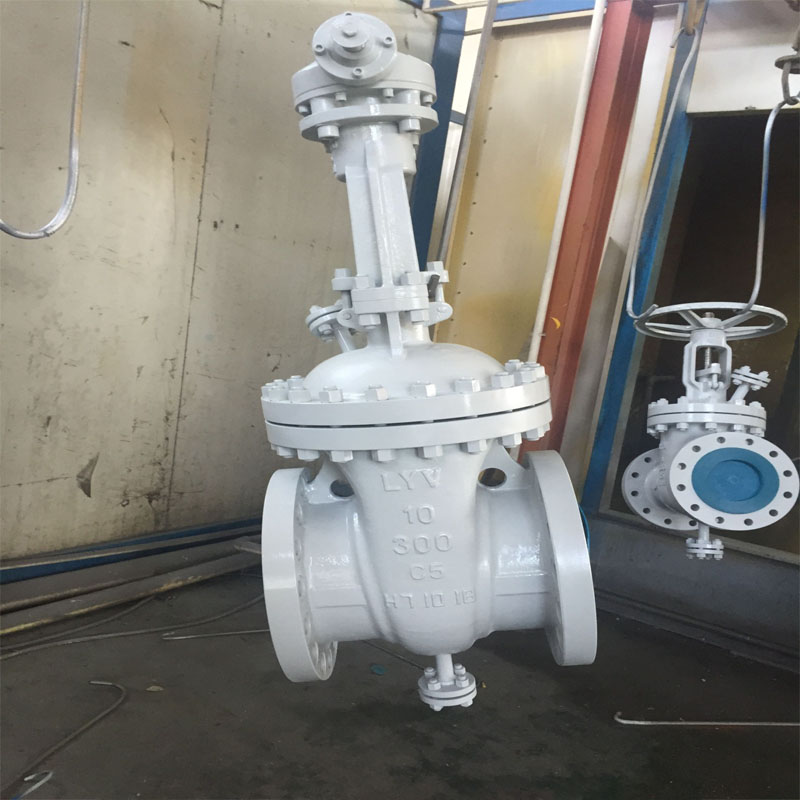

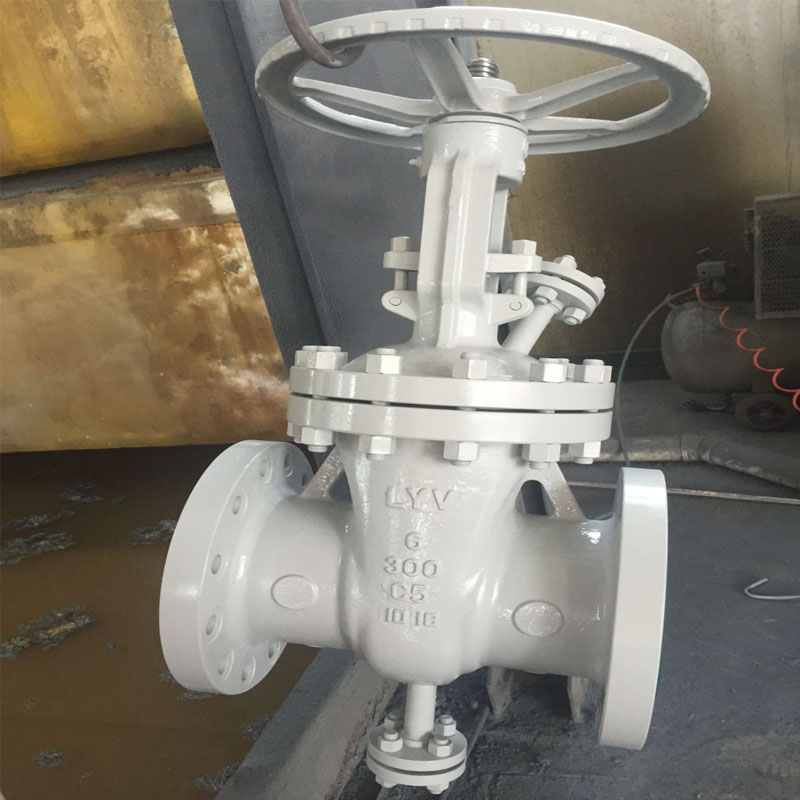

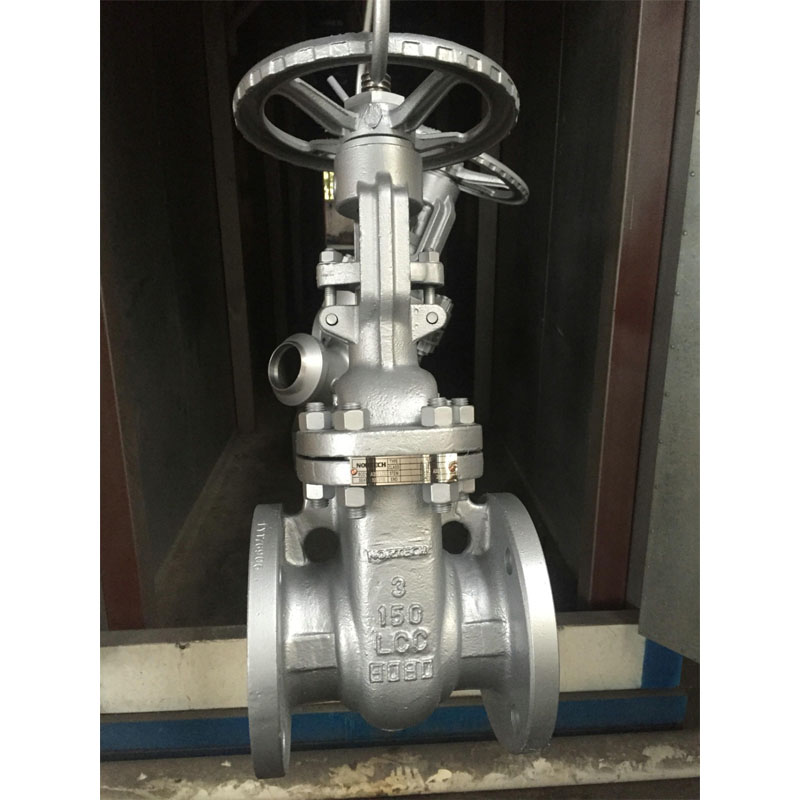

Vanne à guillotine en acier moulé

LYV® sont les fabricants et fournisseurs de vannes à guillotine en acier moulé en Chine qui peuvent vendre en gros des vannes à vanne. Nous pouvons fournir un service professionnel et un meilleur prix pour vous. Si vous êtes intéressé par les produits de vannes à guillotine en acier moulé, n'hésitez pas à nous contacter. Nous suivons la qualité du repos assuré que le prix de la conscience, un service dévoué.

Les vannes à guillotine en acier moulé font partie des types de vannes les plus courants sur le marché, qui sont largement utilisées dans diverses industries, pour les usines d'eau, de gaz naturel, de pétrole, de pétrole et de pétrochimie. Il s'agit d'une vanne à mouvement de chemise qui utilise un élément de fermeture généralement plat perpendiculaire au flux de processus, qui glisse dans le flux d'écoulement pour fournir une fermeture, pour effectuer une fonction marche-arrêt pour les services de liquide et de gaz.

Norme internationale de conception et d'essai :

Norme de conception : API 600, ASME B16.34

Norme d'inspection et d'essai : API 598

Longueur bride à bride : ANSI B 16.10

Connexion d'extrémité : extrémité à bride selon ANSI B 16.5, extrémités à souder bout à bout, extrémités à souder en stock.

Taille du fabricant et plage de pression :

NPS 2â à 48â (pour ANSI Classe 150LB)

NPS 2â à 40â (pour ANSI Classe 300LB)

NPS 2â à 24â (pour ANSI Classe 600LB)

NPS 2â à 20â (pour ANSI Classe 900LB)

NPS 2â à 16â (pour ANSI Classe 1500LB)

NPS 2â à 12â (pour ANSI Classe 2500LB)

Corps de construction : vis et joug extérieurs (OS&Y)

Type de capot/couvercle : capot boulonné (BB) / capot à joint pressurisé (PSB)

Type de siège : type de métal à joint dur

Type de tige : tige annulaire

Joint: joint enroulé en spirale

Flux directionnel : unidirectionnel

Milieu de service : gaz naturel, pétrole, eau, gaz, etc.

Émission fugitive : ISO 15848

Fonctionnement de la vanne : Volant / Vis sans fin / Actionneur de moteur

MOC (Bill of Material â BOM) :

Corps et capot : ASTM A 216 GR. WCB (acier au carbone)

: ASTM A352 LCB / LCC (acier au carbone basse temp.)

: ASTM A217 WC1/ WC6/ WC9/ C5 (acier au carbone haute température)

: ASTM A 351 GR. CF 8 / CF 8M (inox 304 / inox 316) (acier inoxydable)

: ASTM A 351 GR. CF 3 / CF 3M (inox 304L / inox 316L) (acier inoxydable)

: ASTM A351 gr. CF8C

: ASTM A890 4A / 5A/ 6A (acier inoxydable duplex)

Disque : ASTM A216 GR.WCB /

: ASTM A352 LCB / LCC

: ASTM A217 WC1/ WC6/ WC9/ C5

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316)

: ASTM A 351 GR. CF 3 / CF 3M (inox 304L / inox 316L)

: ASTM A351 gr. CF8C

:ASTM A890 4A / 5A/ 6A

Potence : ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4PH

:ASTM A182 F51/ F53/ F55

Anneau de siège : : ASTM A105N / A105N

: ASTM A 182 F304 / F316

: ASTM A 182 F304L / F316L

: ASTM A 182 F347 : ASTM A182 F51/ F53 /F55

Joint : SS Spiral Wound + Graphite, ou SS Spiral Wound + PTFE, ou PTFE renforcé

Garniture de presse-étoupe : Flexible Graphite /PTFE

Qu'est-ce qu'un robinet à tournant sphérique à passage réduit ?

Un robinet à tournant sphérique à alésage réduit est un type de robinet à tournant sphérique dont le diamètre d'alésage intérieur de la vanne est inférieur au diamètre du tuyau, tandis que la dimension de la bride de la vanne correspond toujours au diamètre du tuyau. L'exigence de travail est qu'une turbulence et un débit de fluide ne sont pas des préoccupations majeures et où l'accumulation de particules n'est pas susceptible de se produire, pour éviter le blocage de la vanne.

Avec un diamètre intérieur plus petit, le boîtier de la vanne et la taille de la bille sont également plus petits, de sorte que la vanne à bille à alésage réduit occupe un volume plus petit, ce qui lui fait consommer un espace plus petit lors de l'installation. De plus, le matériau d'un boîtier et d'une balle plus petits facture un coût de matériau inférieur, ce qui affecte le coût des produits finaux, afin de réduire le coût total du système de canalisation.
