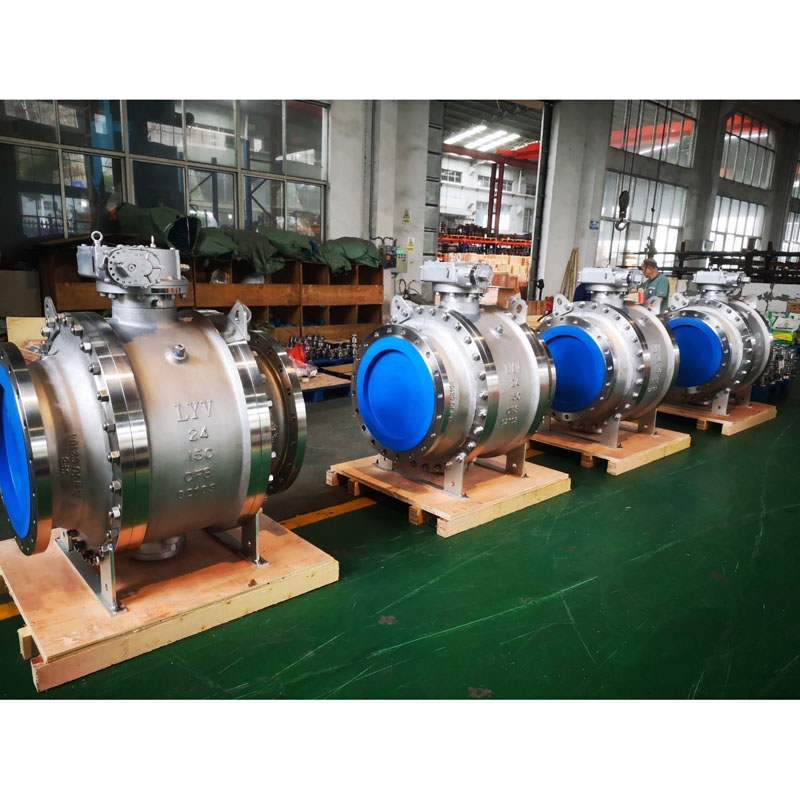

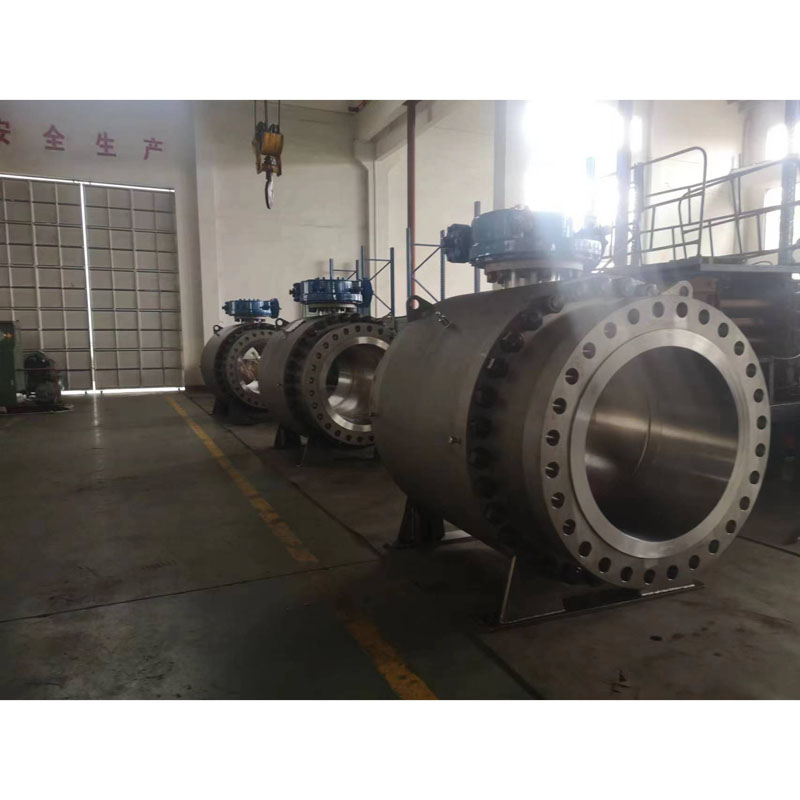

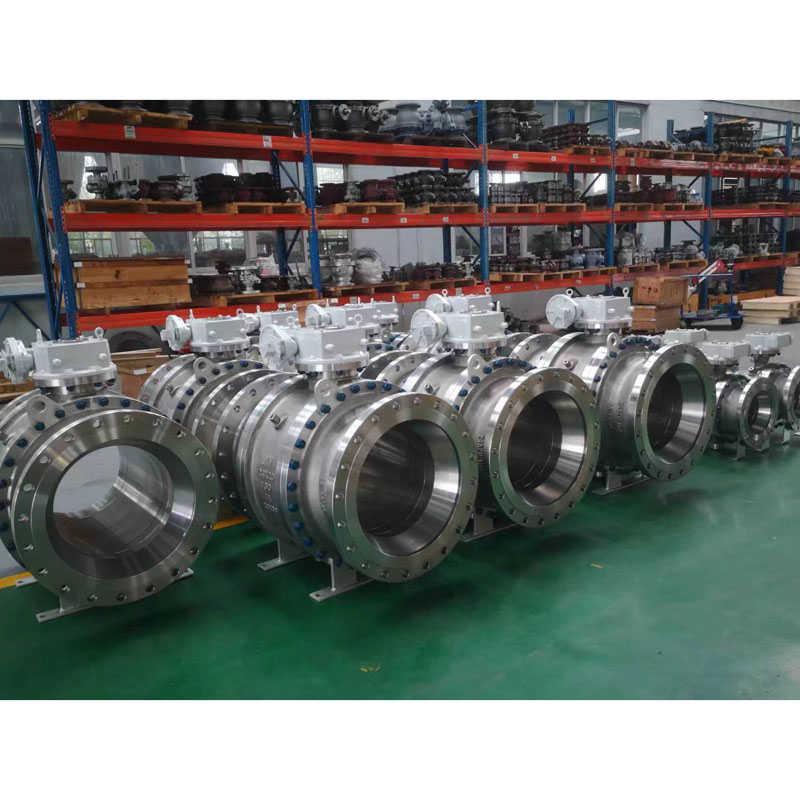

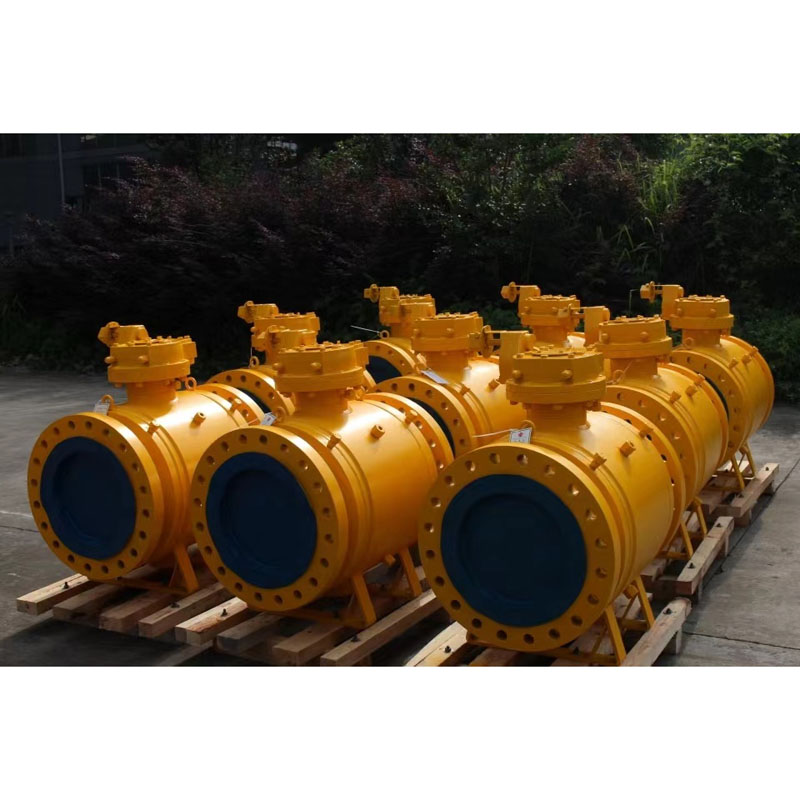

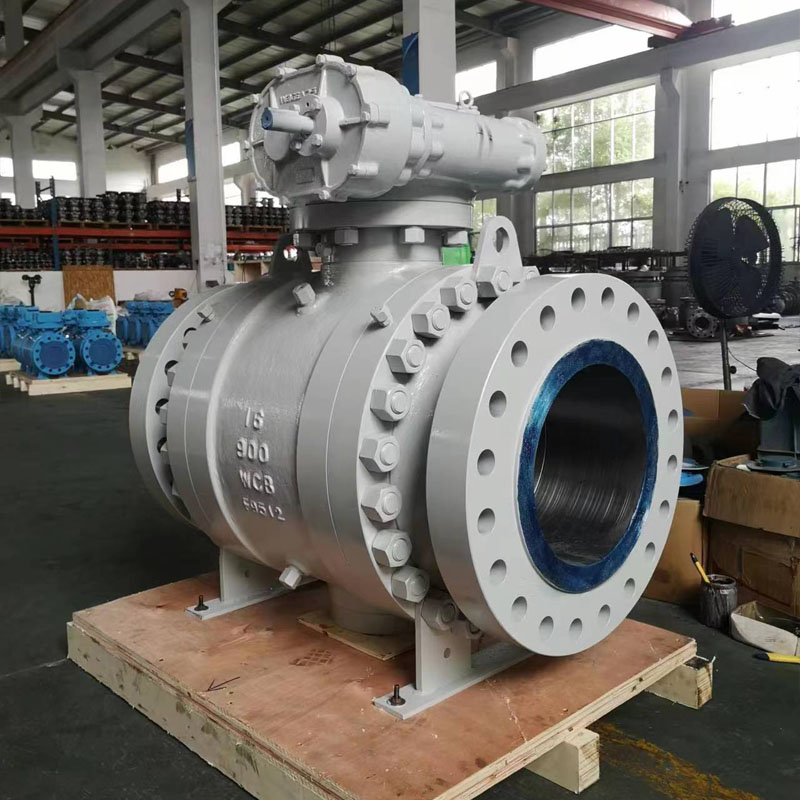

Vanne à boisseau sphérique montée sur tourillon

LYV® est un fabricant et fournisseur de vannes montées sur tourillon de coulée en Chine, avec les approbations API 6D, ISO 9001 et CE. Les vannes à boisseau sphérique montées sur tourillon de coulée sont les vannes à boisseau sphérique montées sur tourillon qui, avec le processus de moulage par moulage, permettent de fabriquer le corps et le capot en acier moulé. Habituellement, nous ferons 2 ou 3 fois le traitement de sablage sur la surface du corps des vannes de coulée pour assurer une surface lisse et agréable.

Le robinet à boisseau sphérique monté sur tourillon de coulée est conçu avec un type à double bloc et purge ou à double piston qui est équipé d'un système d'injection de produit d'étanchéité pour la tige et les sièges vers la cavité du corps, de sorte qu'il puisse s'écouler des extrémités amont et aval, pour éviter les fuites du siège ou de la tige .

Norme internationale de conception et d'essai :

Norme de conception : ISO 14313/ ASME B 16.34 /API 6D

Norme d'inspection et d'essai : API 598/ API 6D

Norme de test de sécurité incendie : API 607/API 6FA

Longueur bride à bride : ANSI B 16.10 -Modèle court/Modèle long

Connexion d'extrémité : extrémité à bride selon ANSI B 16.5, extrémités à souder bout à bout, extrémités à souder en stock.

Taille du fabricant et plage de pression :

NPS 2â à 48â (pour ANSI Classe 150LB)

NPS 2â à 48â (pour ANSI Classe 300LB)

NPS 2â à 48â (pour ANSI Classe 600LB)

NPS 2â à 36â (pour ANSI Classe 900LB)

NPS 2â à 24â (pour ANSI Classe 1500LB)

NPS 2â à 12â (pour ANSI Classe 2500LB)

ou

DN50 à DN1200 (pour PN0.6Mpa, 1.6Mpa, PN2.0Mpa, PN2.5Mpa)

DN50 à DN1200 (pour PN4.0Mpa, PN5.0Mpa)

DN50 à DN1200 (pour PN6.3Mpa, PN10.0Mpa)

DN50 à DN900 (pour PN15.0Mpa)

DN50 à DN600 (pour PN25.0Mpa)

Alésage du tuyau : Alésage complet (FB)/ Réduire l'alésage (RB)

Corps de construction : entrée de fin

Type de capot/couvercle : capot boulonné/capot étendu

Type de siège : type souple/type métal rigide.

Flux directionnel : unidirectionnel/bidirectionnel

Milieu de service : gaz naturel, pétrole, eau, gaz oxygone, etc.

Service : SOUR, ISO 15156/ NACE MR0175

Émission fugitive : ISO 15848

Caractéristique : Conception de sécurité incendie

Conception antistatique

Tige anti-éjection

Conception à double bloc et bleek

IPAD monté ISO 5211

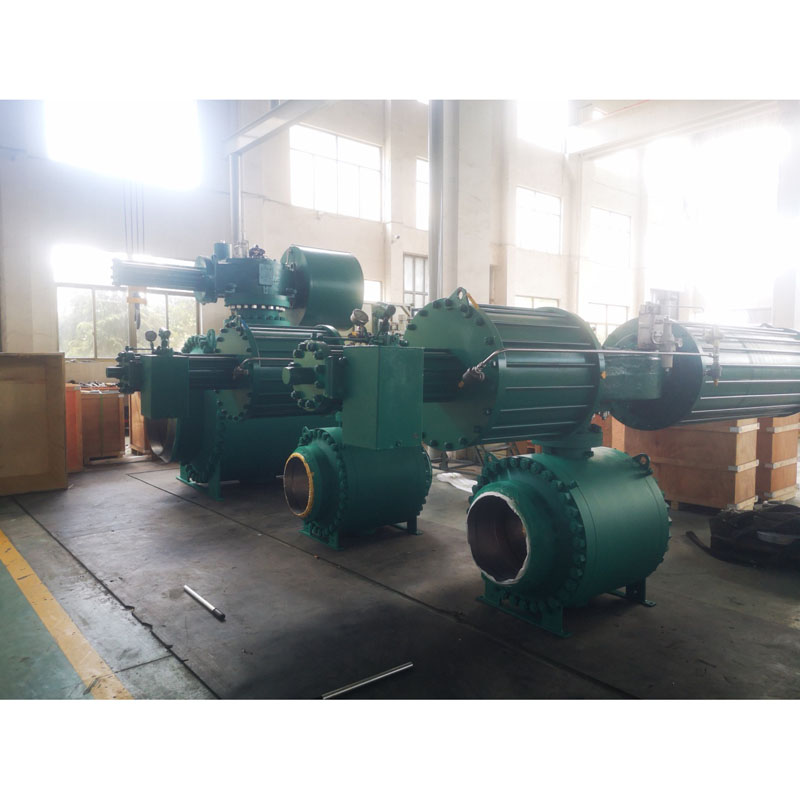

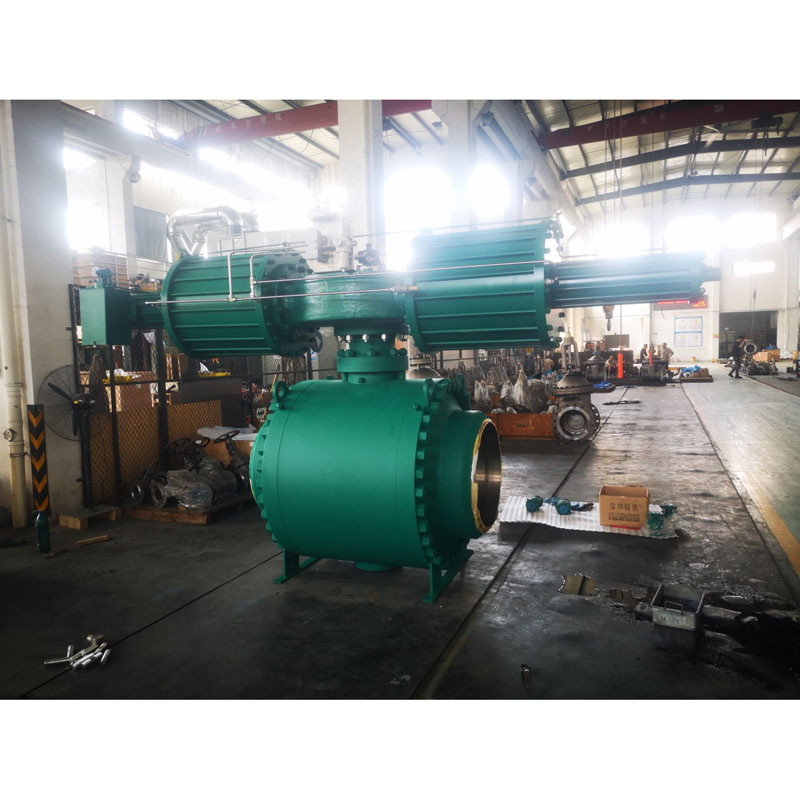

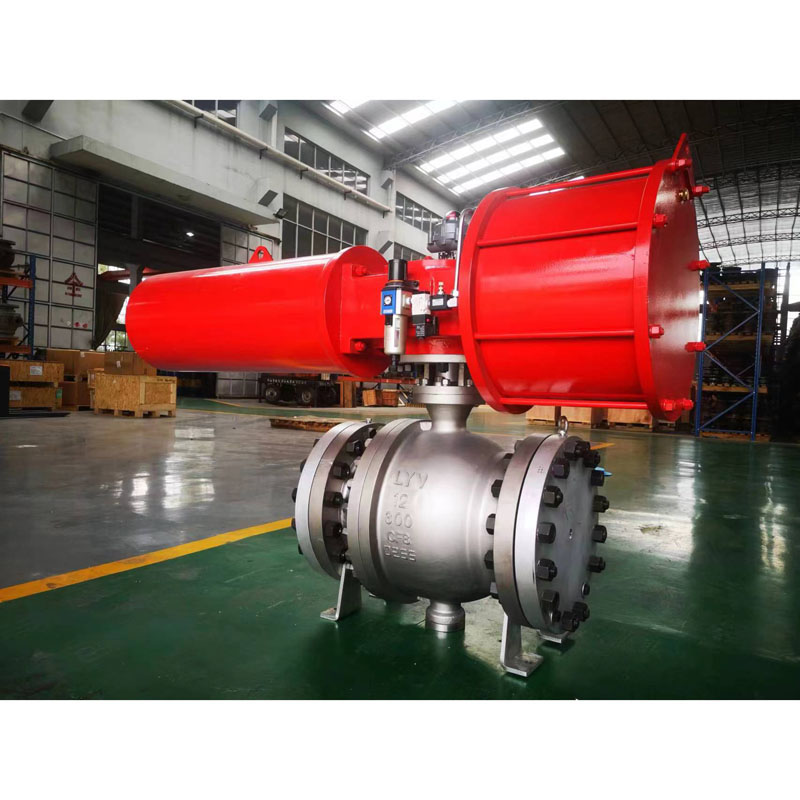

Fonctionnement de la vanne : levier manuel/engrenage à vis sans fin/actionneur actionné/actionneur pneumatique/actionneur de moteur

MOC (Bill of Material â BOM) :

Corps et capot : ASTM A 216 GR. WCB (acier au carbone)

: ASTM A352 LCB / LCC (acier au carbone basse temp.)

: ASTM A 351 GR. CF 8 / CF 8M (inox 304 / inox 316) (acier inoxydable)

:ASTM A 351 GR. CF 3 / CF 3M (inox 304L / inox 316L) (acier inoxydable)

: ASTM A351 gr. CF8C

: ASTM A890 4A / 5A/ 6A (acier inoxydable duplex)

Bille solide : ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (inox 304L / inox 316L)

:ASTM A 182 F347

:ASTM A182 F51/F53/F55

Remarque : Harseal Metal Seat type Bille traitement de surface : ENP, HCR, WC, soudage Ni60/ Ni55

Potence : ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4PH

:ASTM A182 F51/ F53/ F55

Anneau de siège en métal : ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (inox 304L / inox 316L)

:ASTM A 182 F347

:ASTM A182 F51/F53/F55

Remarque : Harseal Metal Seat type Seat Ring traitement de surface : ENP, HCR, WC, soudage Ni60/ Ni55

Étanchéité du siège : PTFE Vierge / 25% PTFE chargé verre â GFT / PTFE chargé carbone â CFT

: PEEK / Delrin / Grafoil â Bague Graphite

Garniture de presse-étoupe : PTFE vierge / 25 % de PTFE chargé de verre â GFT / PTFE chargé de carbone â CFT

: Grafoil â Bague Graphite

Qu'est-ce qu'un robinet à tournant sphérique monté sur tourillon ?

La vanne à boisseau sphérique montée sur tourillon est une vanne à rotation trimestrielle qui aide à arrêter le fluide circulant dans les canalisations. La caractéristique unique de la vanne à boisseau sphérique montée sur tourillon est son disque de forme ronde ou sphérique placé au centre. Cela continue de tourner pour arrêter ou démarrer le flux.
