Vanne papillon concentrique

LYV® Vanne papillon concentrique Introduction

LYV® La vanne papillon concentrique en tant que composant utilisé pour réaliser le système de pipeline marche et arrêt et le contrôle du débit, a été largement utilisée dans le pétrole, la chimie, la métallurgie, l'hydroélectricité et de nombreux autres domaines. Dans la technologie bien connue des vannes papillon, la forme d'étanchéité de la structure d'étanchéité, le matériau d'étanchéité pour le caoutchouc, le PTFE, etc. En raison de la limitation des caractéristiques structurelles, il ne convient pas aux industries à haute température, haute pression, résistance à la corrosion, résistance à l'usure et autres. La vanne papillon existante est une vanne papillon à joint dur en métal à trois excentriques plus avancée, un corps de vanne et un siège de vanne pour les composants connectés, une couche de surface d'étanchéité de siège de vanne surfaçant un matériau d'alliage résistant à la température et à la corrosion. La bague d'étanchéité laminée souple multicouche est fixée sur la plaque de soupape. Par rapport à la vanne papillon traditionnelle, la vanne papillon présente les avantages d'une résistance à haute température, d'un fonctionnement léger, d'aucun frottement lors de l'ouverture et de la fermeture, de la fermeture avec l'augmentation du couple du mécanisme de transmission pour compenser l'étanchéité, améliorant les performances d'étanchéité de la vanne papillon et prolonger la durée de vie

LYV® Caractéristique et application de la vanne papillon concentrique

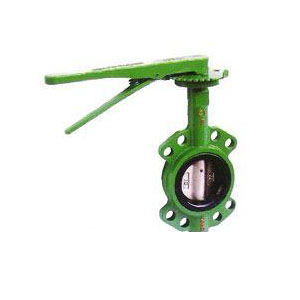

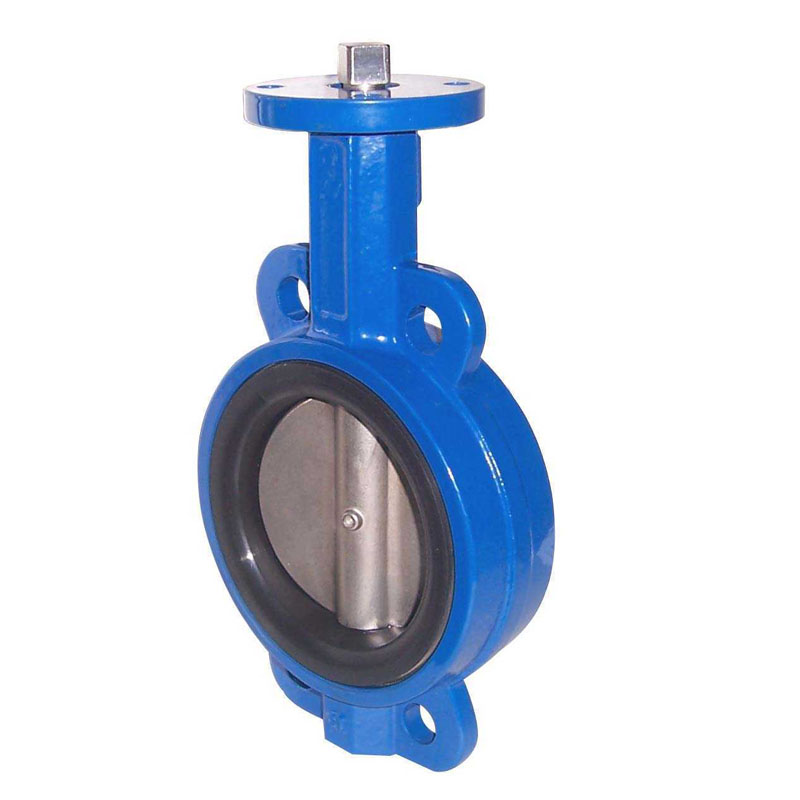

La structure de la vanne papillon à ligne médiane est caractérisée par l'axe de la tige, le centre de la plaque papillon et le centre du corps dans la même position. Structure simple et fabrication pratique. La vanne papillon commune revêtue de caoutchouc appartient à cette classe. L'inconvénient est que le disque et le siège de soupape sont toujours à l'état d'extrusion, de raclage, de grande résistance, d'usure rapide. Afin de s'affranchir de l'extrusion, du grattage, d'assurer des performances d'étanchéité, le siège de soupape est essentiellement constitué de caoutchouc ou de polytétrafluoréthylène et d'autres matériaux élastiques, mais aussi en raison de l'utilisation de matériaux d'étanchéité limités par la température, c'est pourquoi on considère traditionnellement que la vanne papillon n'est pas résistante aux hautes températures.

Il se caractérise par le fait que la bague d'étanchéité du siège est composée de plusieurs couches d'acier inoxydable des deux côtés de la bague d'étanchéité souple en forme de T.

La surface d'étanchéité de la plaque de soupape et du siège de soupape est une structure conique inclinée, et le matériau d'alliage résistant à la température et à la corrosion fait surface sur la surface conique inclinée de la plaque de soupape; La structure du ressort est fixée entre le plateau annulaire de réglage et le boulon de réglage sur le plateau. Cette structure compense efficacement la déformation élastique de la zone de tolérance entre le manchon d'arbre et le corps de vanne et la tige de vanne sous la moyenne pression, et résout le problème d'étanchéité de la vanne dans le processus de transport de fluide interchangeable bidirectionnel.

La bague d'étanchéité est composée de plusieurs couches de feuilles d'acier inoxydable des deux côtés du type T souple, qui présente le double avantage d'un joint en métal dur et d'un joint souple. Il a des performances d'étanchéité sans fuite dans des conditions de température basse et élevée. Le test prouve que lorsque le réservoir est dans un état d'écoulement positif (le sens d'écoulement du fluide est le même que le sens de rotation de la plaque papillon), la pression de la surface d'étanchéité est causée par l'action du couple de la transmission l'appareil et la pression du fluide sur la plaque de soupape. Lorsque la pression moyenne positive augmente, plus la surface conique inclinée de la plaque de soupape et la surface d'étanchéité du siège de soupape sont serrées, meilleur est l'effet d'étanchéité.

A contre-courant, l'étanchéité entre la plaque de soupape et le siège dépend du couple du dispositif d'entraînement pour presser la plaque de soupape contre le siège. Avec l'augmentation de la pression moyenne inverse, la pression positive de l'unité entre la plaque de soupape et le siège de soupape est inférieure à la pression moyenne, le ressort de la bague de réglage après avoir chargé l'énergie de déformation stockée pour compenser la plaque de soupape et la surface d'étanchéité du siège de soupape de la pression étanche joue un rôle de compensation automatique.

Par conséquent, le modèle d'utilité n'installe pas la bague d'étanchéité multicouche souple et dure sur la plaque de soupape comme la technologie existante, mais est directement installée sur le corps de soupape, et une bague de réglage est ajoutée entre la plaque de pression et le siège, qui est un mode de scellage dur bidirectionnel très idéal. Il remplacera les robinets-vannes et les robinets à tournant sphérique

LYV® vanne papillon de ligne médiane Détails
