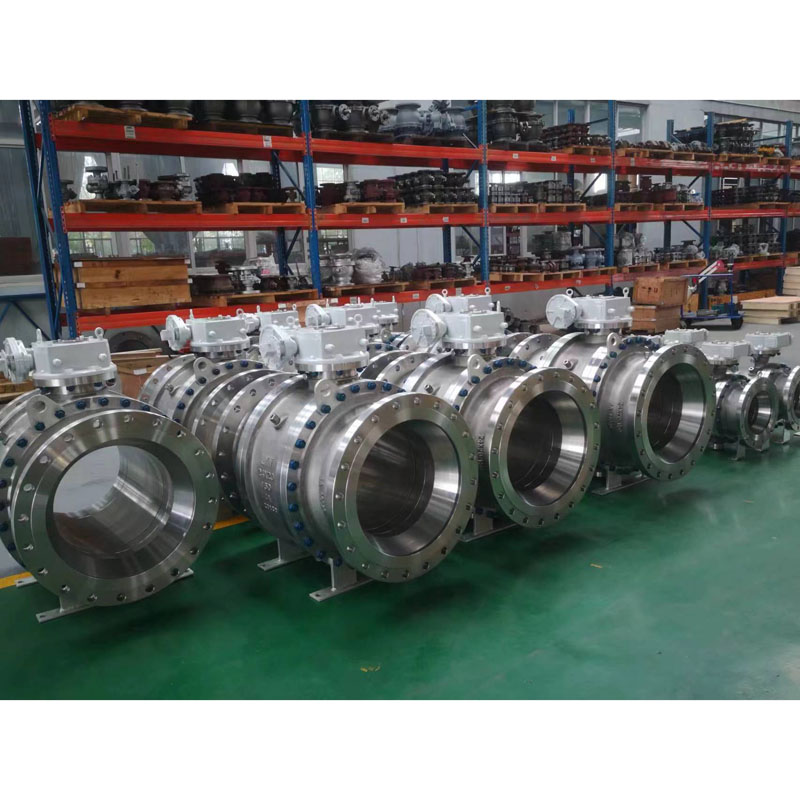

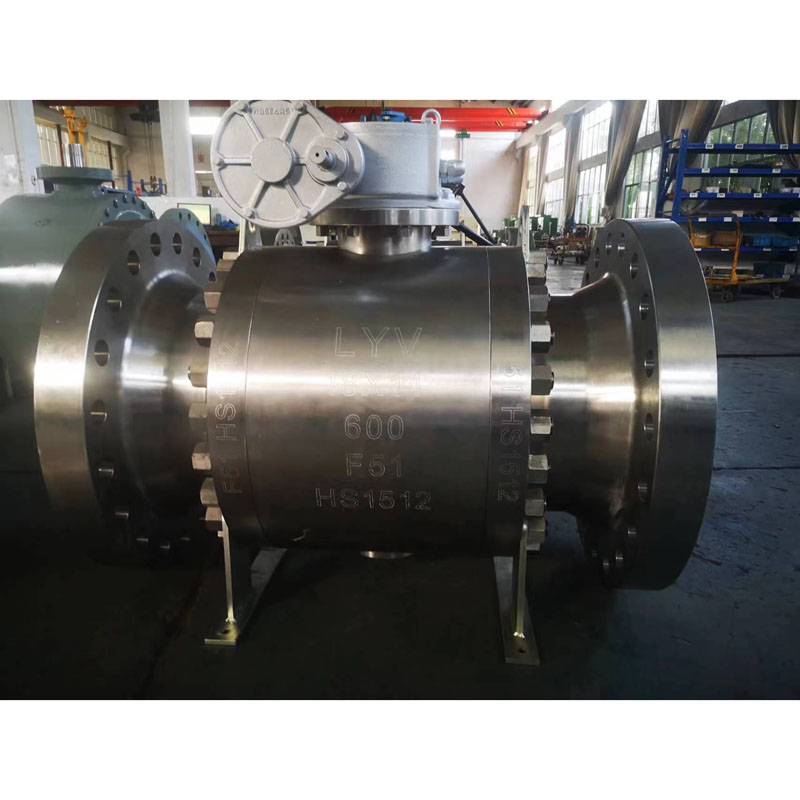

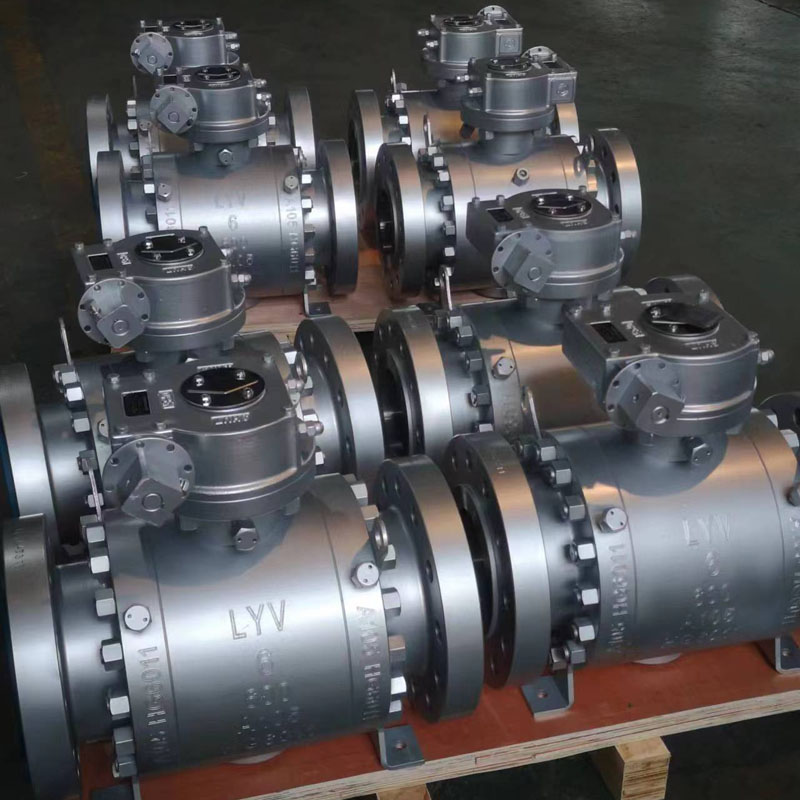

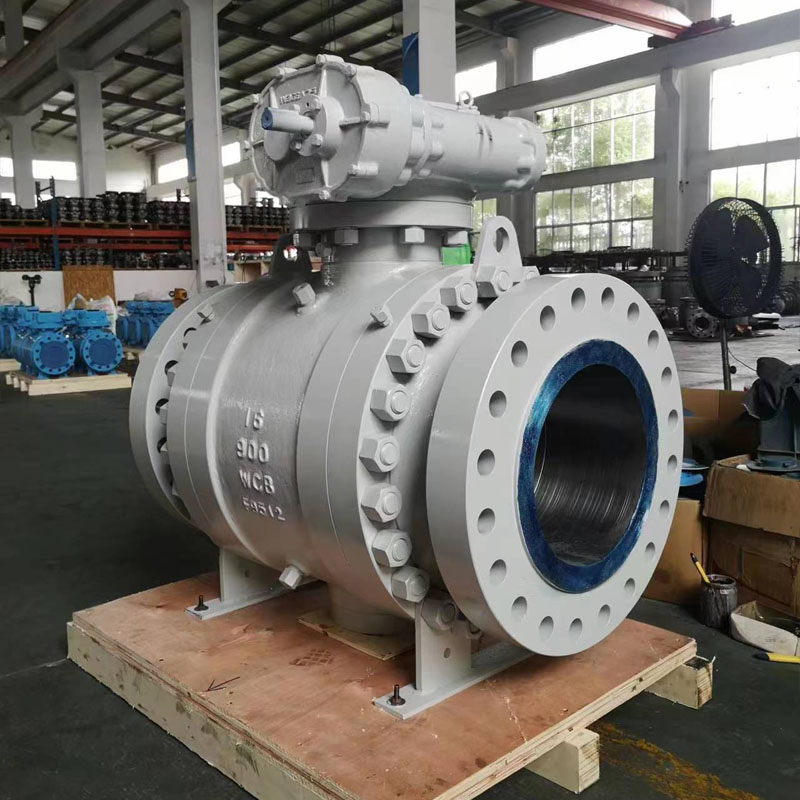

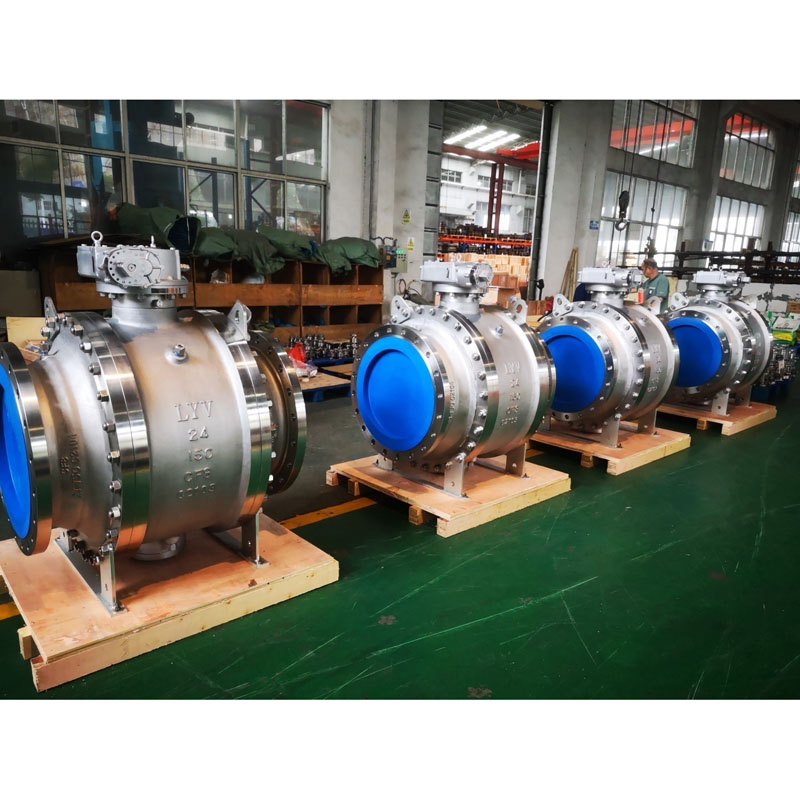

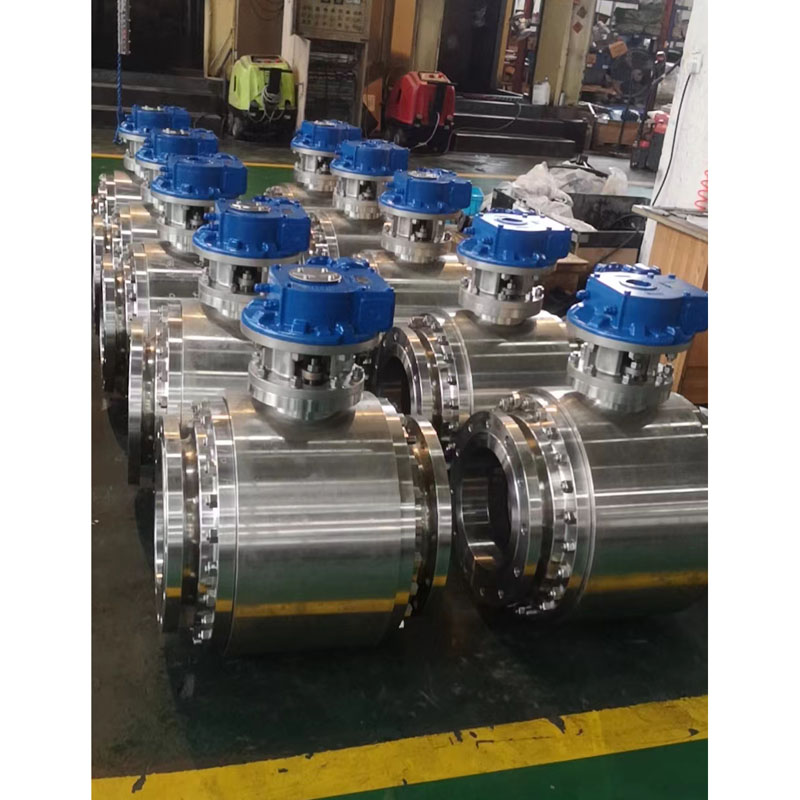

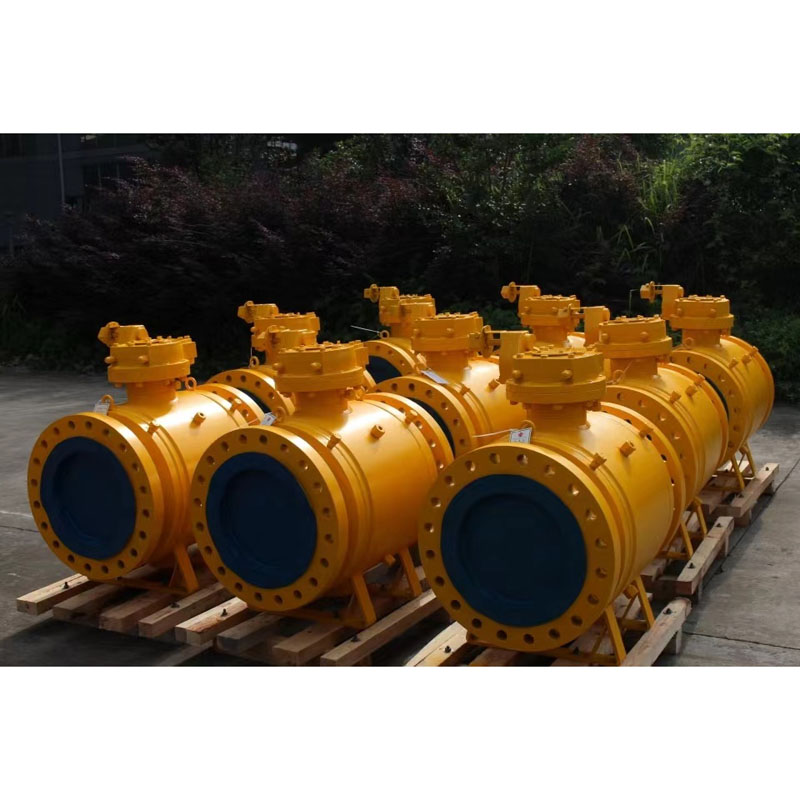

Vanne à bille montée sur tourillon à double blocage et purge

LYV® est de haute qualité, le robinet à boisseau sphérique monté sur tourillon à double blocage et purge (vanne DBB) pour une taille de pouce à 48 pouces et pour une pression de travail ANSI de 150 lb à ANSI 1500 lb qui conviennent à différents types d'environnement de travail. Nous pouvons vous offrir un bon prix si vous nous envoyez votre demande.

La vanne à double bille DBB est conçue pour remplacer la connexion compliquée lors de plusieurs vannes dans un système de canalisation traditionnel, ce qui peut réduire les fuites dans le système, pour atteindre rapidement les émissions et la fonction d'arrêt. Et la vanne à double bille DBB permet d'économiser la limite d'espace d'installation, simplifie le programme d'installation, réduit la pression du système de tuyauterie, pratique pour nettoyer et entretenir l'instrument.

Norme internationale de conception et d'essai :

Norme de conception : ISO 14313/ ASME B 16.34 /API 6D

Norme d'inspection et d'essai : API 598/ API 6D

Norme de test de sécurité incendie : API 607/API 6FA

Longueur bride à bride : ANSI B 16.10 -Modèle court/Modèle long

Connexion d'extrémité : extrémité à bride selon ANSI B 16.5, extrémités à souder bout à bout, extrémités à souder en stock.

Taille du fabricant et plage de pression :

NPS 2â à 48â (pour ANSI Classe 150LB)

NPS 2â à 48â (pour ANSI Classe 300LB)

NPS 2â à 48â (pour ANSI Classe 600LB)

NPS 2â à 36â (pour ANSI Classe 900LB)

NPS 2â à 24â (pour ANSI Classe 1500LB)

NPS 2â à 12â (pour ANSI Classe 2500LB)

ou

DN50 à DN1200 (pour PN0.6Mpa, 1.6Mpa, PN2.0Mpa, PN2.5Mpa)

DN50 à DN1200 (pour PN4.0Mpa, PN5.0Mpa)

DN50 à DN1200 (pour PN6.3Mpa, PN10.0Mpa)

DN50 à DN900 (pour PN15.0Mpa)

DN50 à DN600 (pour PN25.0Mpa)

Alésage du tuyau : Alésage complet (FB)/ Réduire l'alésage (RB)

Corps de construction : entrée de fin

Type de capot/couvercle : capot boulonné/capot étendu

Type de siège : type souple/type métal rigide.

Flux directionnel : unidirectionnel/bidirectionnel

Milieu de service : gaz naturel, pétrole, eau, gaz oxygone, etc.

Service : SOUR, ISO 15156/ NACE MR0175

Émission fugitive : ISO 15848

Caractéristique : Conception de sécurité incendie

Conception antistatique

Tige anti-éjection

Conception à double bloc et bleek

IPAD monté ISO 5211

Fonctionnement de la vanne : levier manuel/engrenage à vis sans fin/actionneur actionné/actionneur pneumatique/actionneur de moteur

MOC (Bill of Material â BOM) :

Corps et capot : ASTM A216 WCB/ A 105N (acier au carbone)

: ASTM A352 LCB / LCC / A350 LF2 (Acier au carbone basse temp.)

: ASTM A 351 GR. CF 8 / CF 8M / A182 F304 / F316 (SS 304 / SS316) (acier inoxydable)

: ASTM A 351 GR. CF 3 / CF 3M /A182 F304L / F316L (acier inoxydable)

: ASTM A351 gr. CF8C / ASTM A182 F347

: ASTM A182 F51/ F53 /F53 (acier inoxydable duplex)

Bille solide : ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (inox 304L / inox 316L)

:ASTM A 182 F347

: ASTM A890 4A / 5A/ 6A / A182 F51/ F53 /F55 (acier inoxydable duplex)

Remarque : Harseal Metal Seat type Bille traitement de surface : ENP, HCR, WC, soudage Ni60/ Ni55

Potence : ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4PH

:ASTM A182 F51/ F53/ F55

Anneau de siège en métal : ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (inox 304L / inox 316L)

:ASTM A 182 F347

:ASTM A182 F51/F53/F55

Remarque : Harseal Metal Seat type Seat Ring traitement de surface : ENP, HCR, WC, soudage Ni60/ Ni55

Étanchéité du siège : PTFE Vierge / 25% PTFE chargé verre â GFT / PTFE chargé carbone â CFT

: PEEK / Delrin / Grafoil â Bague Graphite

Garniture de presse-étoupe : PTFE vierge / 25 % de PTFE chargé de verre â GFT / PTFE chargé de carbone â CFT

: Grafoil â Anneau Graphite

Qu'est-ce qu'un robinet à tournant sphérique monté sur tourillon ?

La vanne à boisseau sphérique montée sur tourillon est une vanne à rotation trimestrielle qui aide à arrêter le fluide circulant dans les canalisations. La caractéristique unique de la vanne à boisseau sphérique montée sur tourillon est son disque de forme ronde ou sphérique placé au centre. Cela continue de tourner pour arrêter ou démarrer le flux.
