Clapet anti-retour en acier forgé

LYV® est un fabricant et fournisseur professionnel de clapet anti-retour en acier forgé en Chine, si vous recherchez le meilleur clapet anti-retour forgé à bas prix, consultez-nous maintenant!

LYV® Introduction du clapet anti-retour en acier forgé

LYV® conception de clapet anti-retour de forgeage et norme de fabrication : API602 ; Norme d'essai et d'inspection : API 598 ; Taille de douille : ASME B16.11

Structure de conception et caractéristiques du clapet anti-retour en acier forgé

Les clapets anti-retour en acier forgé sont conformes aux normes API 602, SSS-SP-118 (standard disponible) et ANSI B16.34, B35352. Inspection et test selon API598, marquage selon MSS-Sp-25.

Adoptez la structure suivante

Diamètre plein ou réduit

La longueur structurelle est ANSI B16.10

Taille de bride selon ANSI B16.5

Bonnet auto-serrant à pression

Type de support de poteau (OS&Y)

Type de plateau à centrage automatique

Sceller le siège dans son ensemble

Bride de corps de vanne intégrée

Les extrémités à souder sont conformes à la norme ASME B16.25

Forme de connexion du capuchon du corps RTJ

Couvercles de soupapes scellés boulonnés et enroulés, couvercles de soupapes filetés entièrement soudés et couvercles de soupapes auto-étanches à pression interne filetés

Le clapet anti-retour de forgeage LYV se réfère au débit du fluide lui-même et ouvre et ferme automatiquement le disque de vanne, utilisé pour empêcher le clapet anti-retour du fluide, également connu sous le nom de clapet anti-retour, clapet anti-retour, clapet anti-retour et clapet anti-retour. Le clapet anti-retour appartient à une vanne automatique, sa fonction principale est d'empêcher le reflux du fluide, d'empêcher la pompe et le moteur d'entraînement de s'inverser, ainsi que la décharge du fluide du conteneur. Les clapets anti-retour peuvent également être utilisés pour alimenter des tuyaux où la pression peut augmenter pour dépasser la pression du système. Les clapets anti-retour peuvent être principalement divisés en clapets anti-retour à battant (rotation selon le centre de gravité) et clapets anti-retour à levage (se déplaçant le long de l'axe)

LYV® Clapet anti-retour en acier forgé d'application

Construction urbaine, industrie chimique, métallurgie, pétrole, pharmaceutique, alimentation, boissons, protection de l'environnement et autres domaines

Caractéristique et application du clapet anti-retour de forgeage LYV

Le but de ce type de vanne est de permettre au fluide de s'écouler dans un seul sens et d'empêcher le sens d'écoulement. Habituellement, la vanne fonctionne automatiquement. Le disque s'ouvre sous l'action de la pression du fluide circulant dans un sens ; Lorsque le fluide s'écoule en sens inverse, la pression du fluide et le disque auto-récentrant du disque agissent sur le siège pour couper l'écoulement.

Le clapet anti-retour à filetage interne et le clapet anti-retour papillon appartiennent à ce type de vanne, qui comprend un clapet anti-retour à battant et un clapet anti-retour à levée. Les clapets anti-retour à battant ont un mécanisme articulé et un disque en forme de porte qui repose librement contre la surface du siège incliné. Pour s'assurer que le disque atteint la surface du siège à chaque fois, le disque est articulé de sorte que le disque ait suffisamment d'espace pour se balancer et permettre un contact réel et complet du disque avec le siège. Le disque peut être entièrement en métal ou peut être incrusté de cuir, de caoutchouc ou d'une couverture synthétique, selon les exigences de performance.

Lorsque les clapets anti-retour à battant sont complètement ouverts, la pression du fluide est pratiquement sans entrave, ce qui entraîne une chute de pression relativement faible à travers la vanne. Le disque du clapet anti-retour de levage est situé sur la surface d'étanchéité du siège du corps du clapet. Cette vanne ressemble à une vanne à soupape, sauf que le disque peut être soulevé librement. La pression du fluide soulève le disque de la surface d'étanchéité du siège et le reflux du fluide fait retomber le disque sur le siège et coupe le débit.

Selon les conditions de service, le disque peut être de construction entièrement métallique ou sous la forme d'un tampon en caoutchouc ou d'un anneau en caoutchouc monté sur le support de disque. Comme le robinet à soupape, le chemin d'écoulement à travers le clapet anti-retour de levage est étroit, de sorte que la chute de pression à travers le clapet anti-retour de levage est supérieure à celle des clapets anti-retour à battant, et le débit du clapet anti-retour à battant est moins restreint

Cette vanne est utilisée pour empêcher un dispositif à contre-courant moyen sur un pipeline industriel

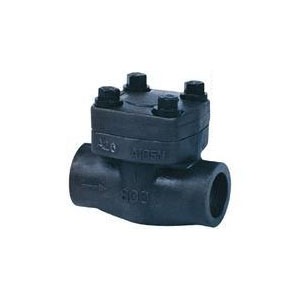

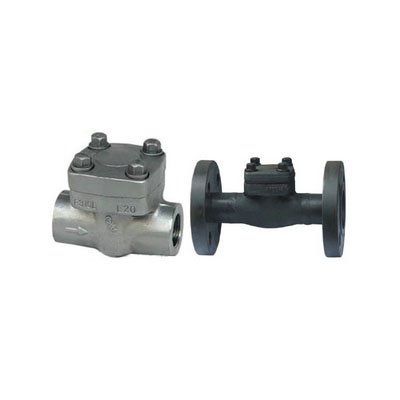

LYV® Détails du clapet anti-retour en acier forgé
