Clapet anti-retour entièrement pivotant

LYV® Clapet anti-retour à ouverture complète Introduction

En tant que fabricant professionnel de clapet anti-retour entièrement pivotant, vous pouvez être assuré d'acheter un clapet anti-retour entièrement ouvert dans notre usine et nous vous offrirons le meilleur service après-vente et une livraison rapide. Clapet anti-retour à battant entièrement ouvert Clapet anti-retour à battant, également connu sous le nom de clapet anti-retour ou clapet anti-retour, son rôle est d'empêcher le retour du fluide de la canalisation. Les pièces d'ouverture et de fermeture dépendent du débit du fluide et de la force d'ouverture ou de fermeture, pour empêcher le reflux du fluide de la vanne appelée clapet anti-retour. Les clapets anti-retour appartiennent aux vannes automatiques, principalement utilisées pour le débit unidirectionnel moyen sur le pipeline, ne permettent au fluide de s'écouler que dans un sens, afin d'éviter les accidents. Ce type de vanne doit généralement être installé horizontalement dans la canalisation

LYV® Paramètre de clapet anti-retour à ouverture complète (spécification)

Test de pression

Pression nominale (MPa)

dix

1.6

2.5

4.0

6.4

Essai de coque

1. 5

2.4

3.75

6.0

9.6

Essai d'étanchéité

1. 1

1.76

2.75

4.4

7.1

Matériau du corps de vanne

CAT(C)

CF8(P),CF 8M (R)

WC6, WC9

Température de fonctionnement

⤠425

⤠100

⤠100

⤠550

⤠550

Milieu applicable

Eau, vapeur, huile

Acide nitrique

acétogènes

Eau et vapeur

Eau et vapeur

LYV® Caractéristique et application du clapet anti-retour à battant complètement ouvert

Le clapet anti-retour d'oscillation convient à la pression nominale PN1.0MPa~42.0MPa, Class150-2500 ; Diamètre nominal DN15~1200mm, NPS1/2~48 ; Température de fonctionnement -196 ~ 540 â sur une variété de pipelines, utilisée pour empêcher le reflux du milieu. Grâce à la sélection de différents matériaux (WCB, CF8 (M), CF3 (M), 1Gr5Mo, 15CrMo1V, peuvent être appliqués à l'eau, à la vapeur, à l'huile, à l'acide nitrique, à l'acide acétique, au milieu oxydant fort et à l'urée et à d'autres milieux. Principalement utilisé dans le pétrole, les produits chimiques, les produits pharmaceutiques, les engrais chimiques, l'énergie électrique et d'autres pipelines.

Le clapet anti-retour Swing adopte une structure oscillante interne à culbuteur, toutes les pièces d'ouverture et de fermeture de la vanne sont installées dans le corps de la vanne, ne pénètrent pas dans le corps de la vanne, en plus des pièces de bride avec joint d'étanchéité et bague d'étanchéité, l'ensemble n'a pas à l'extérieur du point de fuite, pour éliminer la possibilité de fuite de la vanne. Le culbuteur et le disque du clapet anti-retour à battant sont reliés par une structure sphérique, de sorte que le disque a un certain degré de liberté dans la plage de 360 ​​degrés, avec une compensation de position micro appropriée.

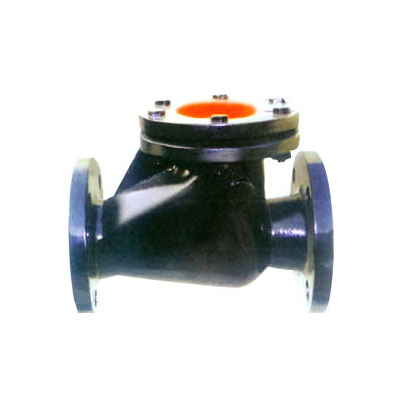

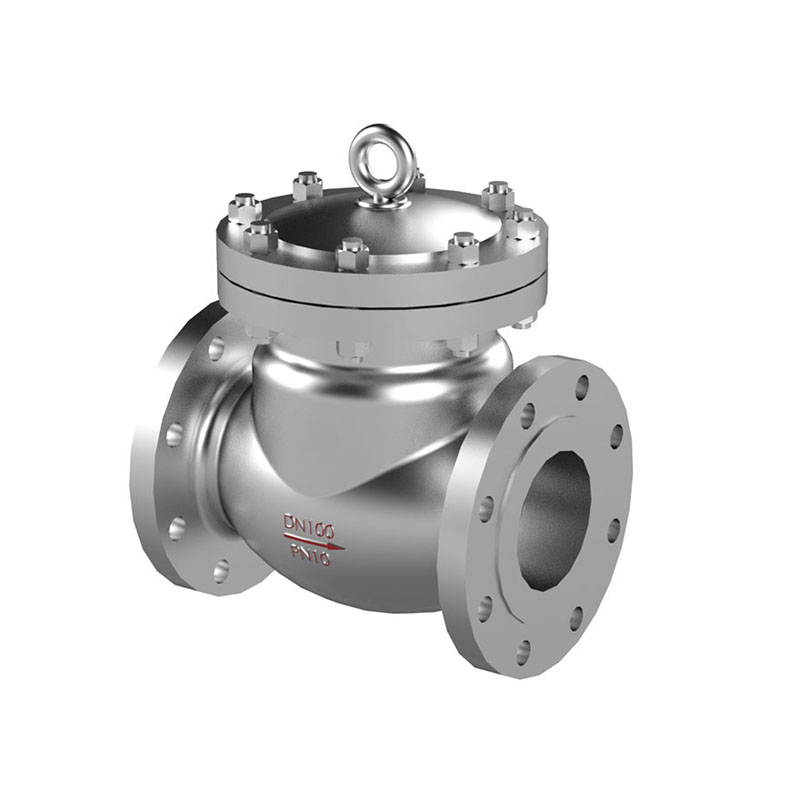

Clapet anti-retour à battant

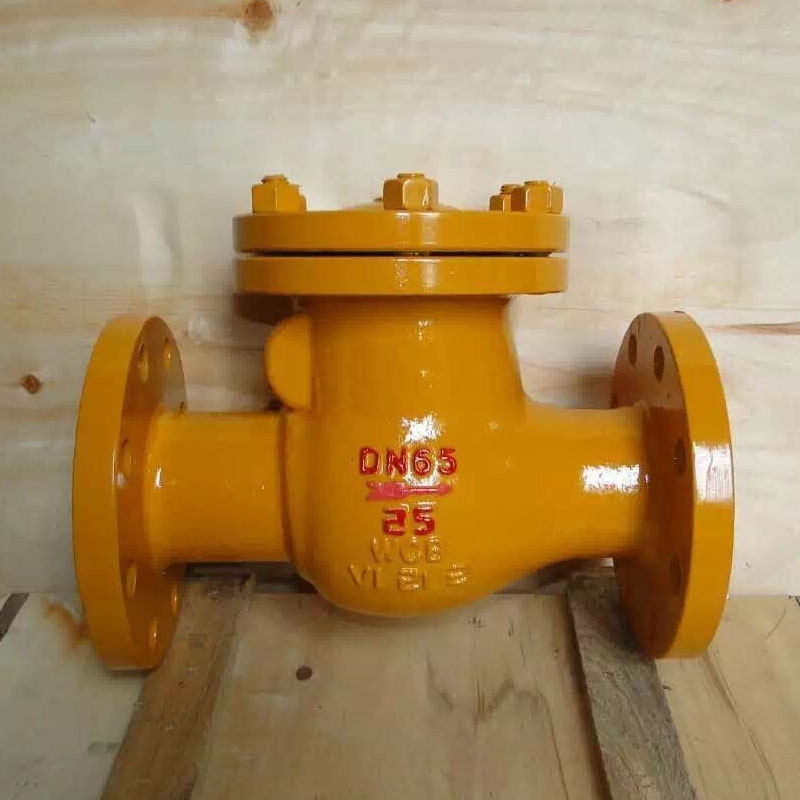

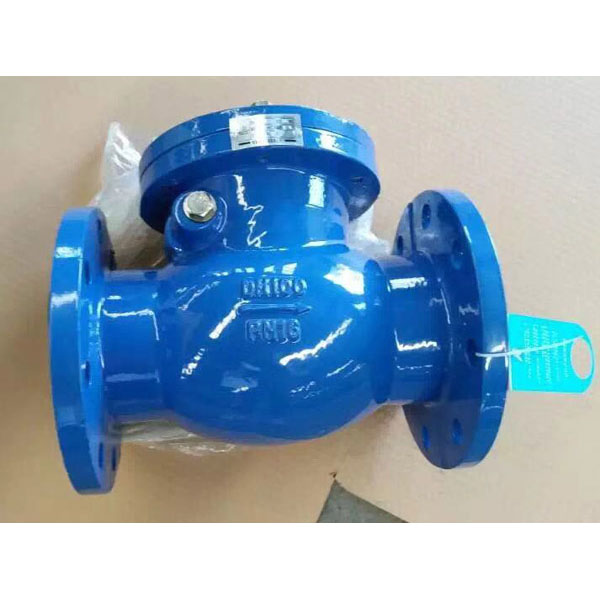

Clapet anti-retour à battant

Convient aux fluides propres, ne convient pas aux fluides contenant des particules solides et à haute viscosité

LYV® Clapet anti-retour entièrement ouvert Détails
