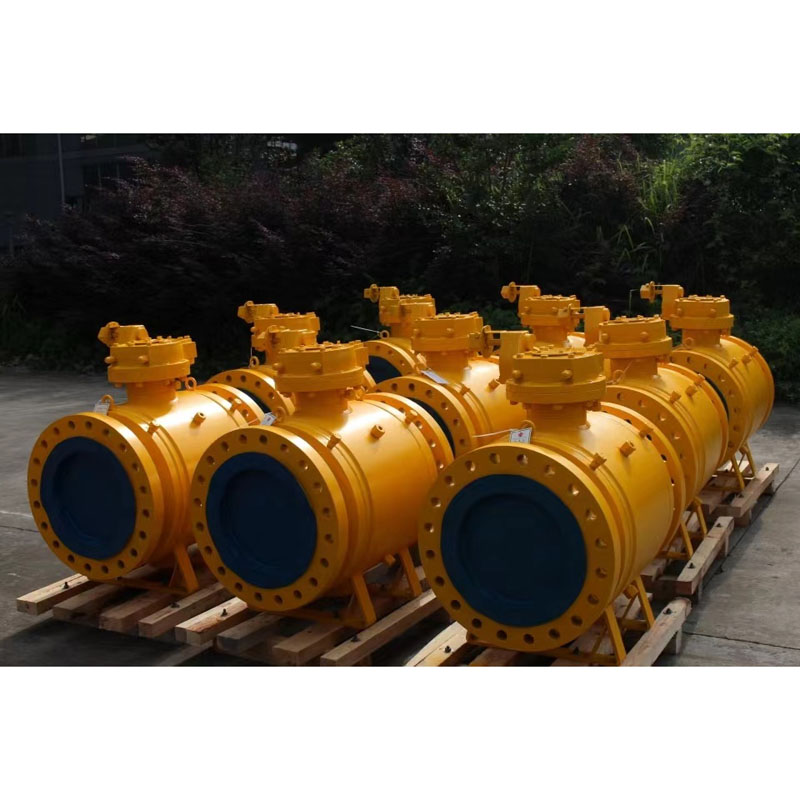

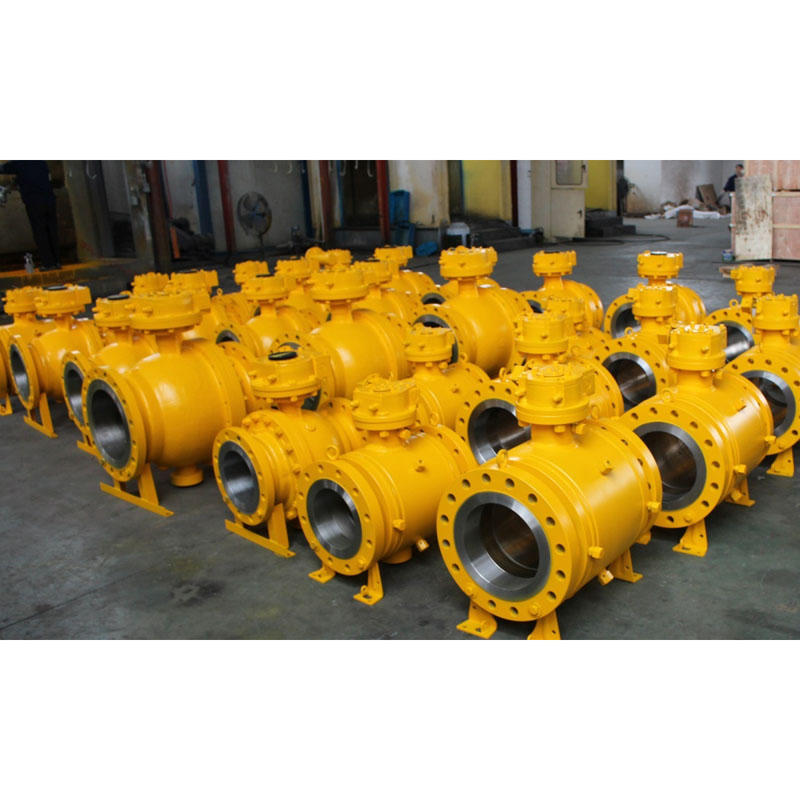

Vanne à boisseau sphérique à tourillon entièrement soudée

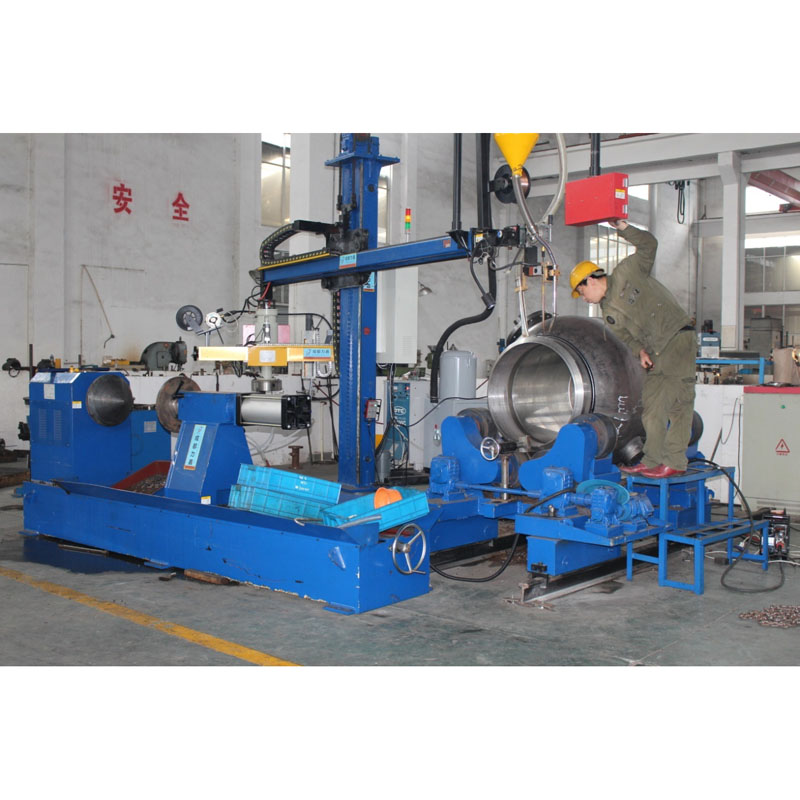

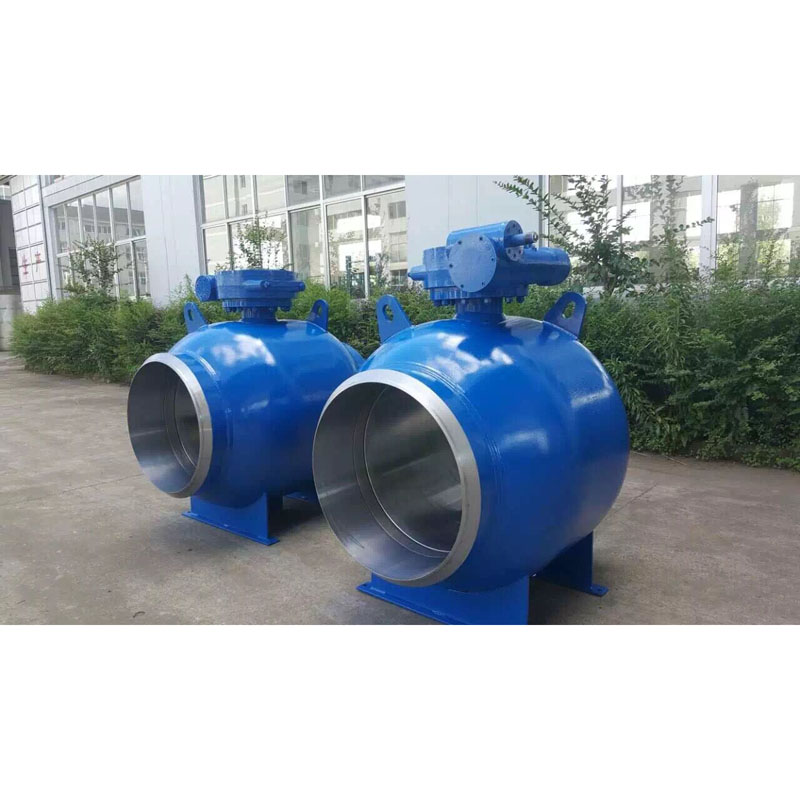

LYV® est un fabricant et fournisseur de vannes à Lishui, en Chine, qui peut proposer la vanne à boisseau sphérique à tourillon entièrement soudée sur mesure et en gros. Il est également appelé vanne à boisseau sphérique à corps soudé, car le corps est entièrement soudé. Le corps entièrement soudé garantit qu'il n'y a pas de chemin de fuite externe depuis le corps de la vanne. Tous les procédés de soudage sont qualifiés et exécutés conformément à la section IX de l'ASME. Le soudage du corps de la vanne doit être effectué avec des tests non destructifs.

Avantages :

Le robinet à boisseau sphérique à tourillon entièrement soudé, également appelé robinet à boisseau sphérique à corps soudé, peut offrir une résistance maximale avec un poids minimal, ainsi qu'une résistance maximale à la pression et aux contraintes sur le système de canalisation. La conception sphérique compacte élimine la partie des brides du corps, réduisant ainsi la taille globale et les points de fuite, sans le potentiel d'émission fugitive des brides.

Normalement, le robinet à tournant sphérique entièrement soudé est largement utilisé dans la transmission de gaz naturel pour les installations souterraines et enterrées. Pour s'assurer de la performance d'étanchéité, il existe différentes procédures de test sur les vannes. En outre, les tests visuels, de particules magnétiques (MT), ultrasoniques (UT) et radiographiques (RT) doivent également être effectués pour les cordons de soudure, si nécessaire.

Norme internationale de conception et d'essai :

Norme de conception : ISO 14313/ ASME B 16.34 /API 6D

Norme d'inspection et d'essai : API 598/ API 6D

Norme de test de sécurité incendie : API 607/API 6FA

Longueur bride à bride : ANSI B 16.10 -Modèle court/Modèle long

Connexion d'extrémité : extrémité à bride selon ANSI B 16.5, extrémités à souder bout à bout, extrémités à souder en stock.

Taille du fabricant et plage de pression :

NPS 2â à 48â (pour ANSI Classe 150LB)

NPS 2â à 48â (pour ANSI Classe 300LB)

NPS 2â à 48â (pour ANSI Classe 600LB)

NPS 2â à 36â (pour ANSI Classe 900LB)

NPS 2â à 24â (pour ANSI Classe 1500LB)

NPS 2â à 12â (pour ANSI Classe 2500LB)

ou

DN50 à DN1200 (pour PN0.6Mpa, 1.6Mpa, PN2.0Mpa, PN2.5Mpa)

DN50 à DN1200 (pour PN4.0Mpa, PN5.0Mpa)

DN50 à DN1200 (pour PN6.3Mpa, PN10.0Mpa)

DN50 à DN900 (pour PN15.0Mpa)

DN50 à DN600 (pour PN25.0Mpa)

Alésage du tuyau : alésage complet (FB) / alésage réduit (RB)

Corps de construction : Corps de soudure complet

Type de siège : type souple/type métal rigide.

Flux directionnel : unidirectionnel/bidirectionnel

Installation : Hors sol / Souterrain

Milieu de service : gaz naturel, pétrole, eau, gaz oxygone, etc.

Service : SOUR, ISO 15156/ NACE MR0175

Émission fugitive : ISO 15848

Caractéristique : Conception de sécurité incendie

Conception antistatique

Tige anti-éjection

Conception à double bloc et bleek

IPAD monté ISO 5211

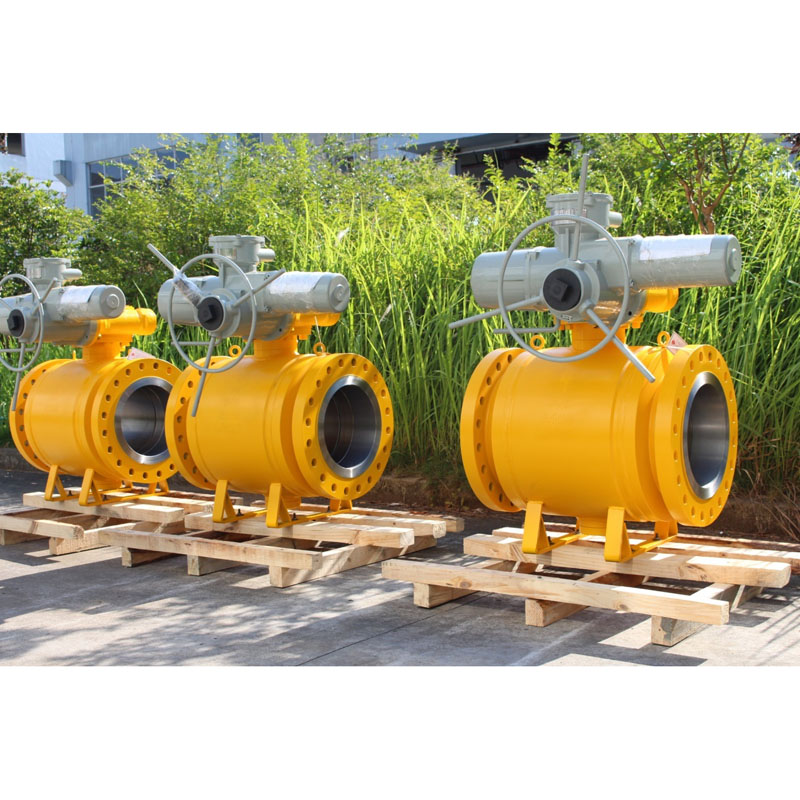

Fonctionnement de la vanne : levier manuel/engrenage à vis sans fin/actionneur actionné/actionneur pneumatique/actionneur de moteur

MOC (Bill of Material â BOM) :

Corps et capot : ASTM ASTM A105N (acier au carbone)

: ASTM A350 LF2 (Acier au carbone basse temp.)

: ASTM A182 F304/ F316 / F304L /F316L (acier inoxydable)

: ASTM A351 gr. CF8C

: ASTM A890 4A / 5A/ 6A (acier inoxydable duplex)

:ASTM A182 F51 / F53/ F55 (acier inoxydable duplex)

Bille solide : ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (inox 304L / inox 316L)

:ASTM A 182 F347

:ASTM A182 F51/F53/F55

Remarque : Harseal Metal Seat type Bille traitement de surface : ENP, HCR, WC, soudage Ni60/ Ni55

Potence : ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4PH

:ASTM A182 F51/ F53/ F55

Anneau de siège en métal : ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (inox 304L / inox 316L)

:ASTM A 182 F347

:ASTM A182 F51/F53/F55

Remarque : Harseal Metal Seat type Seat Ring traitement de surface : ENP, HCR, WC, soudage Ni60/ Ni55

Étanchéité du siège : PTFE Vierge / 25% PTFE chargé verre â GFT / PTFE chargé carbone â CFT

: PEEK / Delrin / Grafoil â Bague Graphite

Garniture de presse-étoupe : PTFE vierge / 25 % de PTFE chargé de verre â GFT / PTFE chargé de carbone â CFT

: Grafoil â Anneau Graphite

Qu'est-ce qu'un robinet à tournant sphérique monté sur tourillon ?

La vanne à boisseau sphérique montée sur tourillon est une vanne à rotation trimestrielle qui aide à arrêter le fluide circulant dans les canalisations. La caractéristique unique de la vanne à boisseau sphérique montée sur tourillon est son disque de forme ronde ou sphérique placé au centre. Cela continue de tourner pour arrêter ou démarrer le flux.
