Vanne à boisseau sphérique pneumatique

Vanne à boisseau sphérique pneumatique LYV Introduction

Vanne à boisseau sphérique pneumatique LYV, vanne à boisseau sphérique pneumatique en acier inoxydable utilisant une nouvelle série d'actionneurs pneumatiques de type GT, double effet et simple effet (retour par ressort), entraînement à crémaillère et pignon, sûr et fiable ; Série AW d'entraînement à fourche d'actionneur pneumatique de soupape de grand diamètre, structure raisonnable, double effet et simple effet.

Vanne à boisseau sphérique pneumatique LYV Paramètre (spécification)

Nom du produit : vanne à boisseau sphérique pneumatique Modèle de produit : Q641F

Mode d'entraînement : pneumatique, manuel, mode de connexion de la turbine : bride, filetage, soudage, serrage

Structure : type O, structure de joint de type V : joint souple, joint dur.

Plage de pression : 1,6 MPa-6,4 MPa Diamètre nominal : DN15-200

Matériaux couramment utilisés : WCB, plaque signalétique en acier inoxydable : marque masculine

Vanne à boisseau sphérique pneumatique LYV Caractéristique et application

1, double piston à engrenages, petite taille.

2, sélection de cylindres en aluminium or, poids léger, belle apparence.

3. Le mécanisme de fonctionnement manuel peut être installé en haut et en bas.

4, la connexion de type rack peut ajuster l'angle d'ouverture, le débit nominal.

5, l'actionneur peut choisir l'instruction de retour de signal en direct et toutes sortes d'accessoires pour réaliser un fonctionnement automatique.

6. La connexion standard IS05211 facilite l'installation et le remplacement des produits.

7, les deux extrémités de la vis réglable peuvent faire en sorte que le produit standard à 0° et 90° ait une plage réglable de ±4°. Assurer la synchronisation avec la vanne.

Option de fixation de vanne à boisseau sphérique pneumatique en acier inoxydable

Les pièces jointes suivantes peuvent être sélectionnées en fonction de différents contrôles et exigences :

Accessoires de coupure: électrovanne à commande électrique simple, électrovanne à commande électrique double, dispositif de retour de fin de course.

Accessoires régulateurs : positionneur électrique, positionneur pneumatique, convertisseur électrique.

Accessoires de traitement des sources d'air : détendeur de filtre à air, triplet de traitement des sources d'air.

Mécanisme manuel : mécanisme de fonctionnement manuel HVSD

Norme de mise en œuvre du robinet à tournant sphérique pneumatique en acier inoxydable

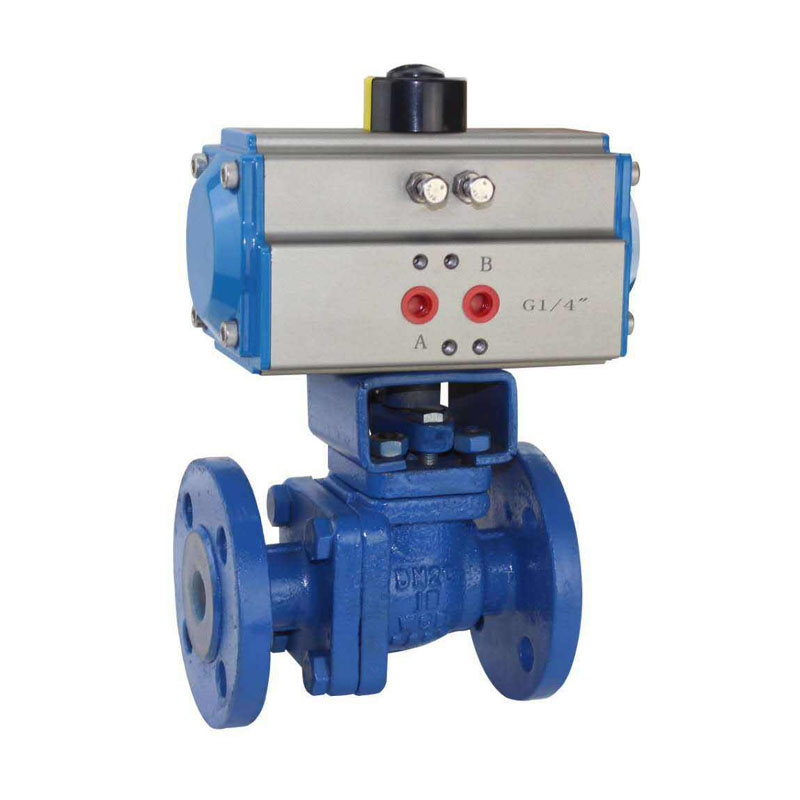

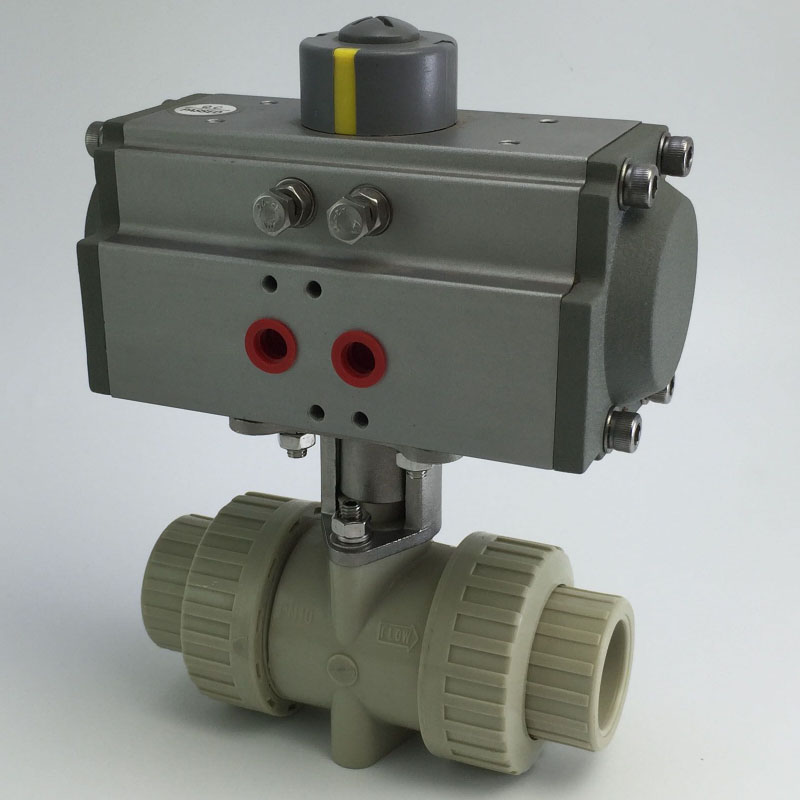

Vanne à boisseau sphérique pneumatique LYV Détails
