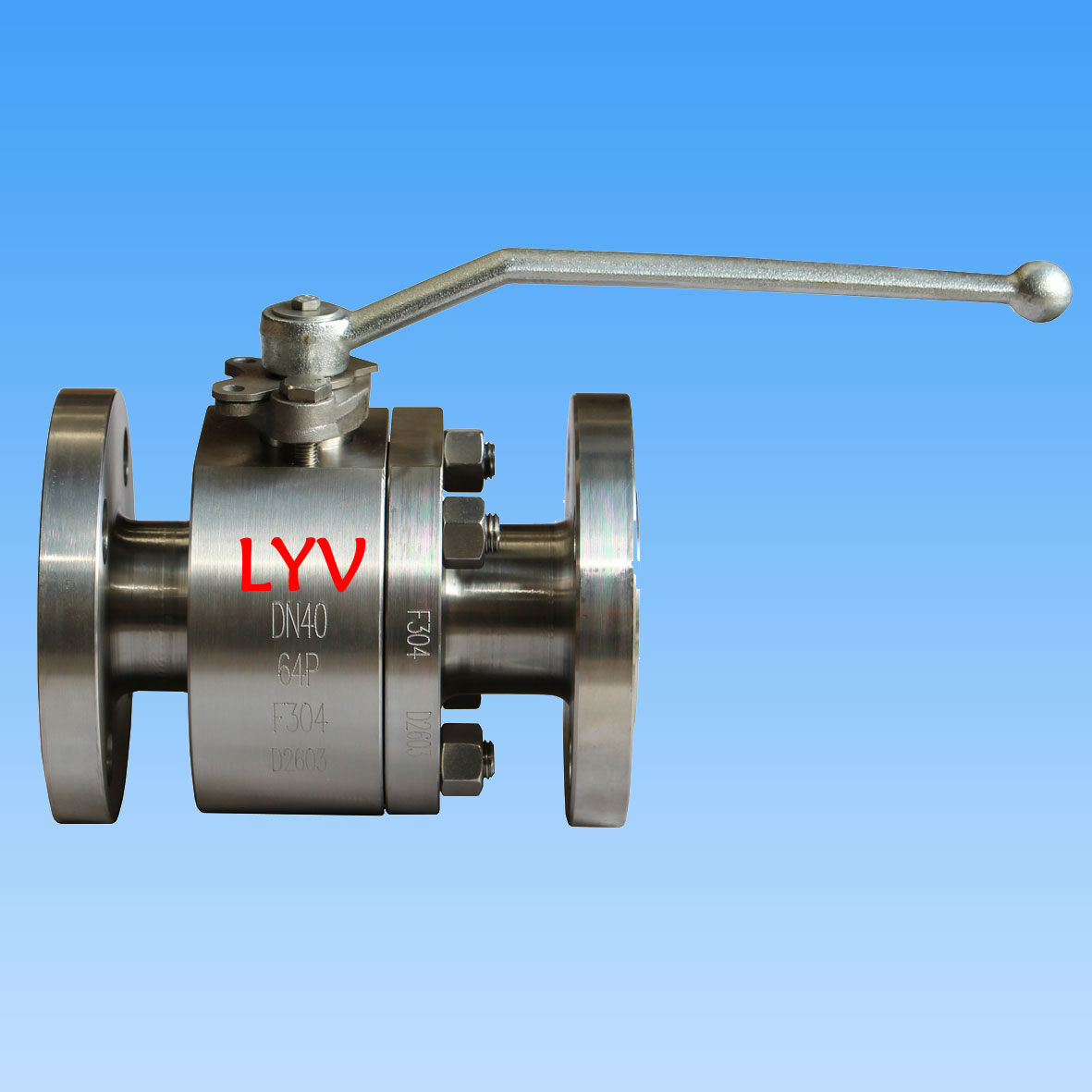

Robinet à tournant sphérique flottant à siège souple

LYV est un fabricant professionnel de vannes à boisseau sphérique flottantes à siège souple, exportant différentes vannes vers les États-Unis, le Canada, l'Asie du Sud-Est, la Russie et le Moyen-Orient, etc. Avec les équipements CNC et les travailleurs qualifiés, nous pouvons produire plus de 50 000 vannes par an, J'attends du transitaire qu'il soit un fournisseur en qui vous pouvez avoir confiance.

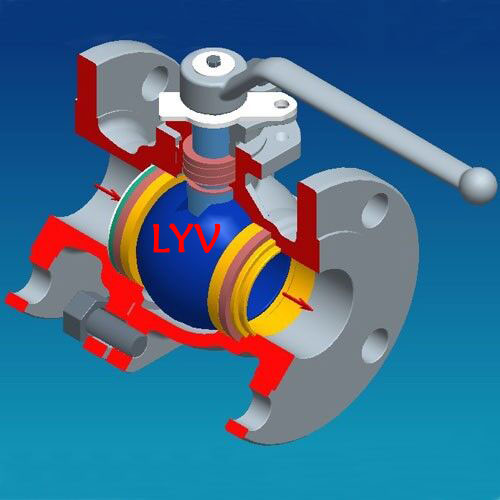

Il est conçu selon les normes ISO 17292, API 608 et API 6D, en tant que construction à corps divisé pour boule flottante à assise souple.

Conception et tests Norme internationale de robinet à tournant sphérique en deux pièces/vanne à boisseau sphérique en trois pièces

Norme de conception : BS EN ISO 17292 (BS 5351) / ASME B 16.34 /API 6D

Norme d'inspection et de test : API 598/API 6D

Norme de test de sécurité incendie : API 607/API 6FA

Longueur bride à bride : ANSI B 16.10 - Modèle court/Modèle long

Connexion d'extrémité : extrémité à bride conforme à ANSI B 16.5, extrémités soudées bout à bout, extrémités soudées en stock.

Taille du fabricant et plage de pression :

NPS 1/2" à 10" (pour ANSI classe 150LB)

NPS 1/2" à 8" (pour ANSI classe 300LB)

NPS 1/2" à 4" (pour ANSI classe 600LB)

ou

DN15 à DN250 (pour PN0,6Mpa, 1,6Mpa, PN2,0Mpa, PN2,5Mpa)

DN15 à DN200 (pour PN4.0Mpa, PN5.0Mpa)

DN15 à DN100 (pour PN6,3Mpa, PN10,0Mpa)

Alésage du tuyau : alésage complet (FB)/alésage réduit (RB)

Corps de construction : entrée de fin

Type de capot/couvercle : Capot boulonné/Capot étendu

Type de siège : type souple

Flux directionnel : unidirectionnel/bidirectionnel

Milieu de service : gaz naturel, pétrole, eau, oxygène, etc.

Service : SOUR, ISO 15156/NACE MR0175

Caractéristique : Conception de sécurité incendie

Conception antistatique

Tige anti-éruption

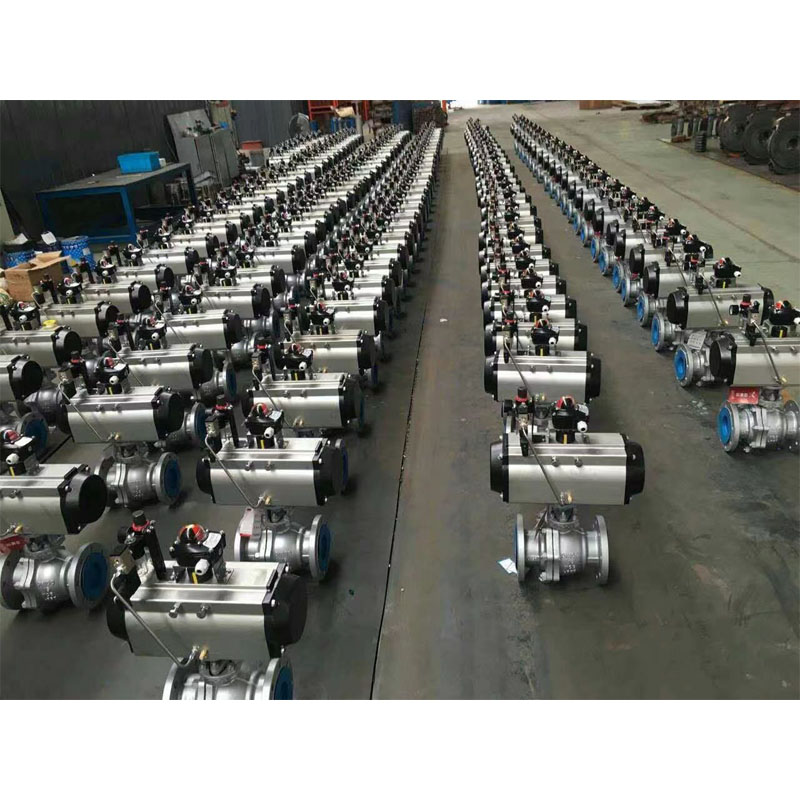

Fonctionnement de la vanne : levier manuel/engrenage à vis sans fin/actionneur actionné/actionneur pneumatique/actionneur électrique

MOC (Bill of Material – BOM) :

Corps et capot : ASTM A 216 GR. WCB /ASTM A105N (Acier au carbone)

: ASTM A352 LCB / LCC /ASTM A350 LF2 (Acier au carbone basse température)

:ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (Acier inoxydable)

:ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (Acier inoxydable)

: ASTM A351 Gr. CF8C

: ASTM A890 4A / 5A/ 6A (Acier inoxydable duplex)

Boule solide : ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

:ASTM A 182 F347

: ASTM A182 F51/F53/F55

Tige : ASTM A182 F6a

:ASTM A182 F304/F316/F304L/F316L

:17/4PH

: ASTM A182 F51/F53/F55

Siège de bille et joint de corps : PTFE vierge / PTFE chargé à 25 % de verre – GFT / PTFE chargé de carbone – CFT

: PEEK / Delrin / Grafoil – Anneau Graphite

Garniture de presse-étoupe : PTFE vierge / PTFE chargé à 25 % de verre – GFT / PTFE chargé de carbone – CFT

: Grafoil – Bague Graphite
