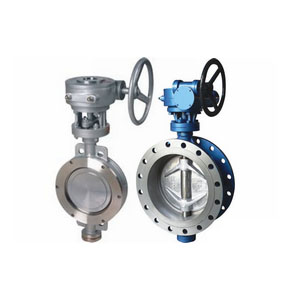

Vanne papillon triple excentrique

Bienvenue pour acheter LYV® Trois vannes papillon excentriques de notre part. Chaque demande des clients est répondue dans les 24 heures. En tant que fabricant professionnel, nous aimerions vous fournir LYV® vanne papillon à trois excentriques . Et nous vous offrirons le meilleur service après-vente et une livraison rapide.

LYV® Vanne papillon triple excentrique Introduction

L'axe de la tige s'écarte du centre du disque et du centre du corps en même temps, et l'axe de rotation du siège de soupape et l'axe du canal du corps de soupape ont un certain angle, connu sous le nom de vanne papillon à trois excentriques

LYV® Paramètre de vanne papillon triple excentrique (spécification)

Forme structurelle

Triple excentricité

Base de conception

Go

API

Mode de conduite

Manuel, vis sans fin et vis sans fin, manuel, électrique

Norme de conception

GB/T 12238

API609, MSS.SP-68

Longueur structurelle

GB/T12221

ASMEB16.10, API609, MSS.SP-68

Bride de raccordement

JB/T79 JB/T82, GN/T9115

ASME B16.5, ASME B16.47

Essai et inspection

JB/T 9092

API 1598

LYV® Caractéristique et application de la vanne papillon à trois excentriques

La vanne papillon triple excentrique typique, en plus de la tige et de la plaque de soupape, a deux excentriques, la plaque de soupape et la surface d'étanchéité du siège sont en forme de table ronde inclinée (c'est ce qu'on appelle le troisième excentrique à trois excentriques). Lorsque la vanne est fermée, la plaque de vanne est poussée vers l'avant en raison de l'excentricité. La plaque de soupape et le siège de soupape ne produisent pas de frottement lors du processus de fermeture. La plaque de soupape est directement pressée sur le siège de soupape, donc la durée de vie de la soupape; De plus, parce que la bague d'étanchéité de cette soupape (qu'elle soit installée sur le siège ou la plaque de soupape) a une certaine élasticité, et qu'il y a un petit espace entre le bossage et la bague élastique dans la bague élastique peut rendre la bague élastique légèrement déplacement; Lorsque la vanne est fermée, la bague d'étanchéité en élastomère peut se déplacer automatiquement vers la position où la force est la plus uniforme par l'action de la force de fermeture ; Couplé avec une petite quantité de déformation de la bague élastique, de sorte que le siège à la force uniforme de la bague d'étanchéité, l'état du joint. Il est largement utilisé pour la métallurgie à température moyenne â¤425â, l'énergie électrique, l'industrie pétrochimique, l'approvisionnement en eau et le drainage et la construction municipale et d'autres pipelines industriels, pour réguler le débit et l'utilisation du corps de coupure de charge

Trois vannes papillon excentriques comme la cristallisation de la dernière technologie de la vanne, Yang toutes sortes de vannes longues, évitent toutes sortes de vannes courtes, seront de plus en plus l'attention de la majorité des utilisateurs et des concepteurs. Sa pression nominale maximale peut atteindre 2500 livres, le calibre standard peut faire 48 pouces, et pour serrer, cosse, bride, anneau, soudage bout à bout, veste, toutes sortes de longueurs structurelles peuvent correspondre, mais aussi en raison du grand choix de matériaux, haute et basse température et une variété d'acides, d'alcalis et d'autres milieux corrosifs peuvent également réagir. Surtout dans le grand diamètre, avec son avantage de fuite nulle, dans la vanne d'arrêt, remplace constamment le robinet-vanne grossier et le robinet à tournant sphérique, de même, avec son excellente fonction de contrôle, dans la vanne de régulation, remplace également constamment le robinet à soupape lourd. En fait, il est utilisé dans divers pipelines importants tels que le contrôle des processus dans l'exploitation pétrolière et gazière, les plates-formes offshore, le raffinage du pétrole, l'industrie pétrochimique, l'industrie chimique inorganique, la production d'énergie et d'autres grands domaines industriels, y compris la Chine.

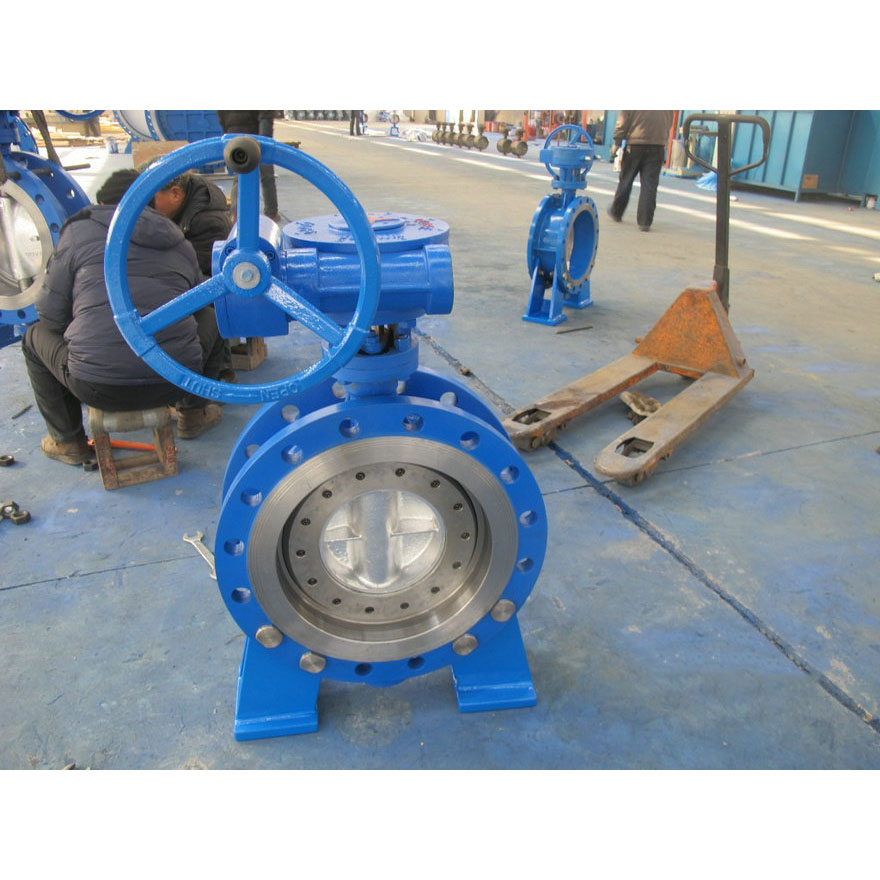

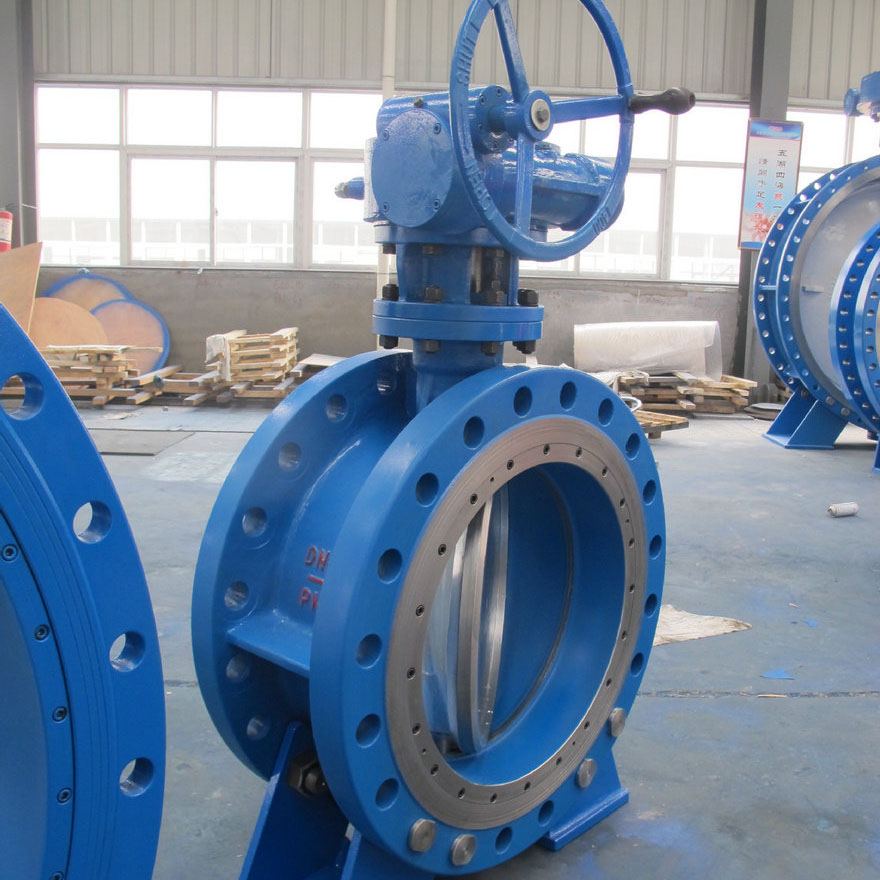

LYV® Vanne papillon à trois excentriques Détails
