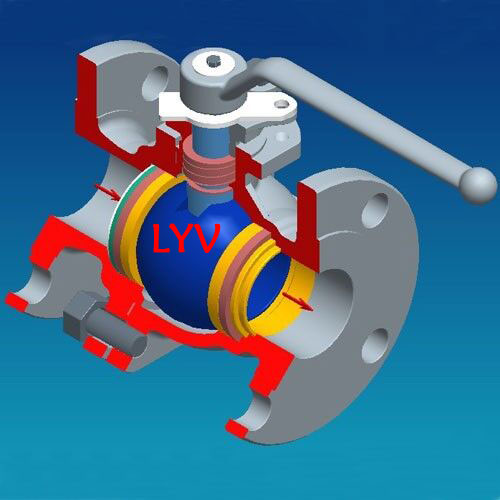

Vanne à bille en acier inoxydable 2 pièces

LYV® est un fabricant professionnel de vannes industrielles, exportant différentes vannes dans le monde entier avec une conception caractéristique, des performances pratiques et un prix compétitif ; Pour plus d'informations sur les robinets à tournant sphérique en acier inoxydable 2 pièces, n'hésitez pas à nous contacter.

Le robinet à tournant sphérique en acier inoxydable à 2 pièces est conçu selon les normes ISO 17292, API 608 et API 6D, avec le matériau en acier inoxydable coulé et forgé, comme SS304, SS316, SS304L, SS316L.

Norme internationale de conception et d'essai :

Norme de conception : BS EN ISO 17292 (BS 5351) / ASME B 16.34 /API 6D

Norme d'inspection et d'essai : API 598/ API 6D

Norme de test de sécurité incendie : API 607/API 6FA

Longueur bride à bride : ANSI B 16.10 -Modèle court/Modèle long

Connexion d'extrémité : extrémité à bride selon ANSI B 16.5, extrémités à souder bout à bout, extrémités à souder en stock.

Taille du fabricant et plage de pression :

Matériau de fonderie : Matériau forgé :

NPS 1/2″ à 18″ (pour ANSI Classe 150LB) NPS 1/2″ à 4″ (pour ANSI Classe 150LB)

NPS 1/2″ à 18″ (pour ANSI Classe 300LB) NPS 1/2″ à 3″ (pour ANSI Classe 300LB)

NPS 1/2″ à 12″ (pour ANSI Classe 600LB) NPS 1/2″ à 2″ (pour ANSI Classe 600LB)

NPS 1/2″ à 12″ (pour ANSI Classe 900LB) NPS 1/2″ à 2″ (pour ANSI Classe 900LB)

Ou

Matériel de moulage :

DN15 à DN450 (pour PN0.6Mpa, 1.6Mpa, PN2.0Mpa, PN2.5Mpa)

DN15 à DN300 (pour PN4.0Mpa, PN5.0Mpa)

DN15 à DN300 (pour PN6.3Mpa, PN10.0Mpa)

Matière forgée :

DN15 à DN100 (pour PN0.6Mpa, 1.6Mpa, PN2.0Mpa, PN2.5Mpa)

DN15 à DN80 (pour PN4.0Mpa, PN5.0Mpa)

DN15 à DN50 (pour PN6.3Mpa, PN10.0Mpa)

Alésage du tuyau : Alésage complet (FB)/ Réduire l'alésage (RB)

Corps de construction : entrée de fin

Type de capot/couvercle : capot boulonné/capot étendu

Type de siège : type souple/type métal rigide.

Flux directionnel : unidirectionnel/bidirectionnel

Milieu de service : gaz naturel, pétrole, eau, gaz oxygone, etc.

Service : SOUR, ISO 15156/ NACE MR0175

Caractéristique : Conception de sécurité incendie

Conception antistatique

Tige anti-éjection

Fonctionnement de la vanne : levier manuel/engrenage à vis sans fin/actionneur actionné/actionneur pneumatique/actionneur électrique

MOC (Bill of Material â BOM) :

Corps et capot : : ASTM A 351 GR. CF 8 / CF 8M (inox 304 / inox 316) (acier inoxydable)

:ASTM A 351 GR. CF 3 / CF 3M (inox 304L / inox 316L) (acier inoxydable)

: ASTM A182 F304 / F316 / F304L / F316L (Acier Inoxydable)

Bille pleine : : ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (inox 304L / inox 316L)

Remarque : Harseal Métal Siège type Bille Traitement de surface : ENP, HCR, WC, soudage Ni60/ Ni55

Potence : :ASTM A182 F304 / F316 / F304L / F316L / 17-4 PH

Joint de bille et joint de corps : PTFE vierge / 25 % de PTFE chargé de verre â GFT / PTFE chargé de carbone â CFT

: PEEK / Delrin / Grafoil â Bague Graphite

: ASTM A 182 F304 / F316 /F304L / F316L (SS 304L / SS 316L)

Garniture de presse-étoupe : PTFE vierge / 25 % de PTFE chargé de verre â GFT / PTFE chargé de carbone â CFT

: Grafoil â Anneau Graphite
