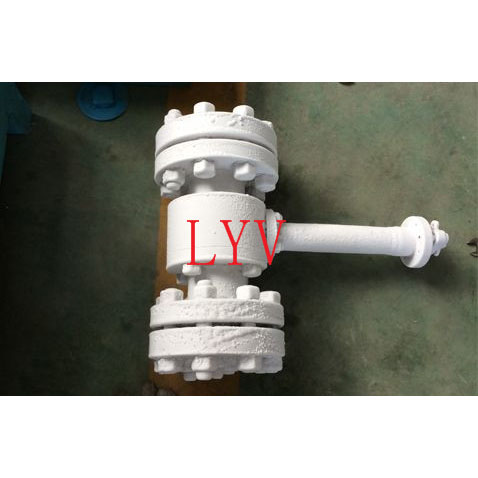

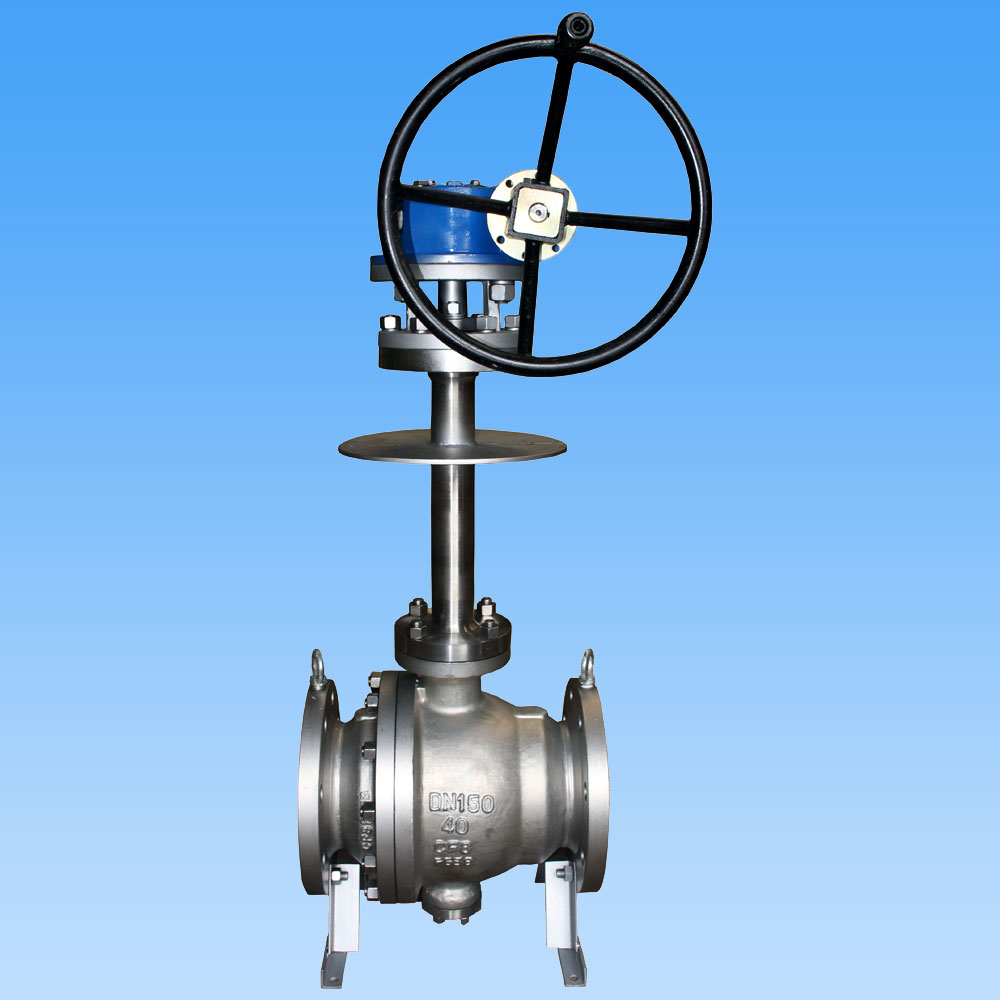

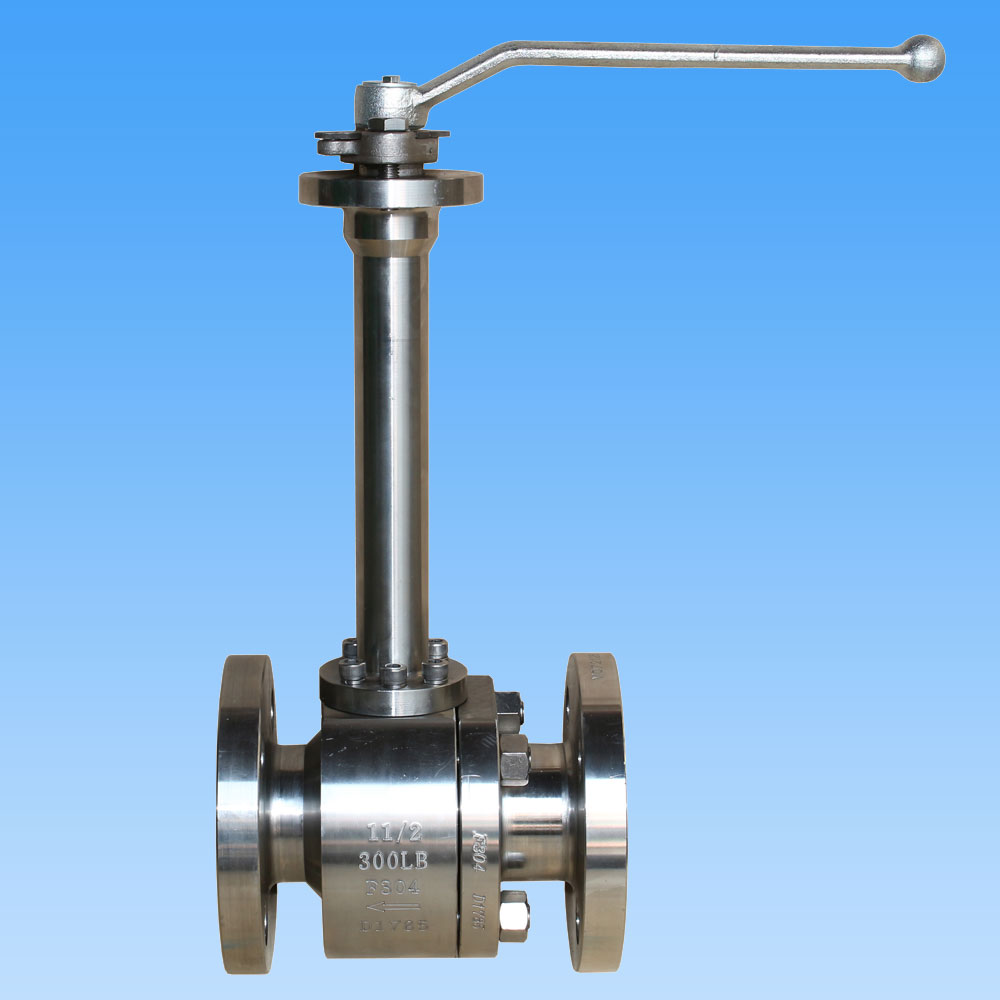

Robinet à tournant sphérique forgé cryogénique

LYV en tant que fabricant professionnel de robinets à tournant sphérique forgés cryogéniques de haute qualité en Chine, vous pouvez être assuré auprès de notre usine que les robinets à tournant sphérique forgés cryogéniques sont proposés conformément à la norme de conception stricte API 6D et ASME B16.34 et aux procédures de test cryogéniques, la température limite pourrait être aussi bas que -196 ℃.

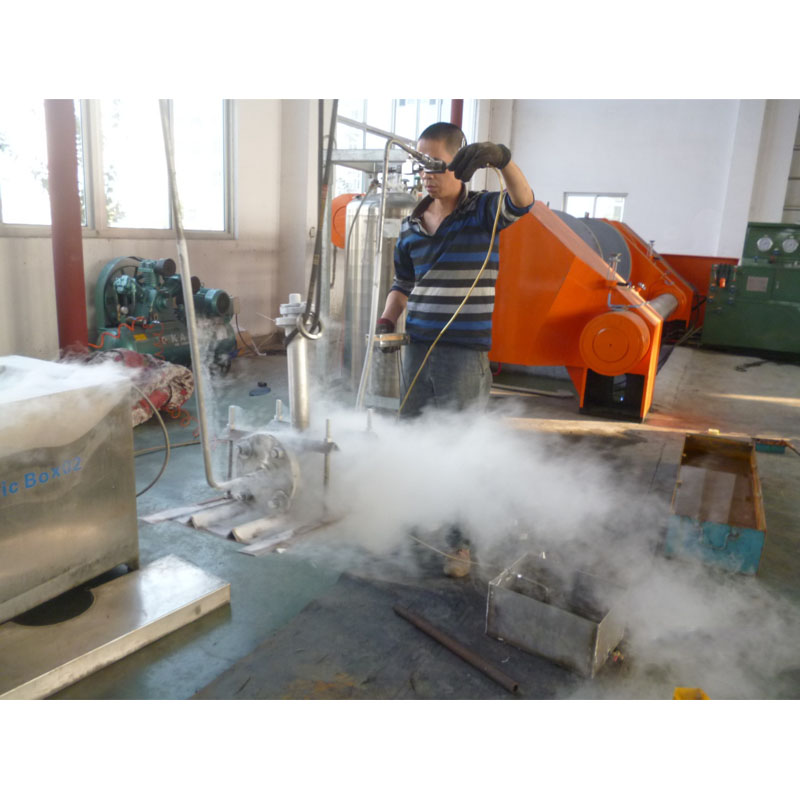

Les robinets à tournant sphérique forgés cryogéniques sont utilisés pour des conditions de travail à basse température, en particulier pour certains fluides dangereux, tels que le gaz naturel liquéfié. Notre société est expérimentée dans la conception, la fabrication, l’inspection et les tests de vannes à bille cryogéniques.

Norme internationale de conception et de test

Norme de conception : BS EN ISO 17292 (BS 5351) / ASME B 16.34 /API 6D

Norme d'inspection et de test : API 598/API 6D

Norme de test de sécurité incendie : API 607/API 6FA

Longueur bride à bride : ANSI B 16.10 - Modèle court/Modèle long

Connexion d'extrémité : extrémité à bride conforme à ANSI B 16.5, extrémités soudées bout à bout, extrémités soudées en stock.

Taille du fabricant et plage de pression :

NPS 1/2" à 48" (pour ANSI classe 150LB)

NPS 1/2" à 48" (pour ANSI classe 300LB)

NPS 1/2" à 48" (pour ANSI classe 600LB)

NPS 1/2" à 36" (pour ANSI classe 900LB)

NPS 1/2" à 24" (pour ANSI classe 1500LB)

NPS 1/2" à 12" (pour ANSI classe 2500LB)

ou

DN15 à DN1200 (pour PN0,6Mpa, 1,6Mpa, PN2,0Mpa, PN2,5Mpa)

DN15 à DN1200 (pour PN4.0Mpa, PN5.0Mpa)

DN15 à DN1200 (pour PN6,3Mpa, PN10,0Mpa)

DN15 à DN900 (pour PN15.0Mpa)

DN15 à DN600 (pour PN25.0Mpa)

Conception de capot étendue pour la fiabilité de la garniture et de l'étanchéité de la tige, adaptée à la température de fonctionnement de -196 ℃.

Alésage du tuyau : alésage complet (FB)/alésage réduit (RB)

Corps de construction : entrée de fin

Type de capot/couvercle : Capot boulonné/Capot étendu

Type de siège : type souple/type métallique Hardseal

Flux directionnel : unidirectionnel/bidirectionnel

Milieu de service : pétrole, eau, gaz, etc.

Service : SOUR, ISO 15156/NACE MR0175

Caractéristique : Conception de sécurité incendie

Conception antistatique

Tige anti-éruption

Fonctionnement de la vanne : levier manuel/engrenage à vis sans fin/actionneur actionné/actionneur pneumatique/actionneur électrique

MOC (Bill of Material – BOM) :

Corps et capot : ASTM A350 LF2 /LF3 (acier au carbone basse température)

: ASTM A182 F304/ F316(SS 304 / SS 316) (Acier inoxydable)

:ASTM A182 F304L/ F316L / CF 3M (SS 304L / SS 316L) (acier inoxydable)

Bille pleine : ASTM A350 LF2/LF3 (acier au carbone basse température)

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

Remarque : Type de siège métallique Harseal. Traitement de surface de la bille : ENP, HCR, WC, soudage Ni60/Ni55.

Tige :ASTM A182 F304/F316/F304L/F316L

Siège de bille et joint de corps : PTFE chargé de carbone – CFT

: Grafoil – Bague Graphite

Garniture de presse-étoupe : PTFE chargé de carbone – CFT

: Grafoil – Bague Graphite
