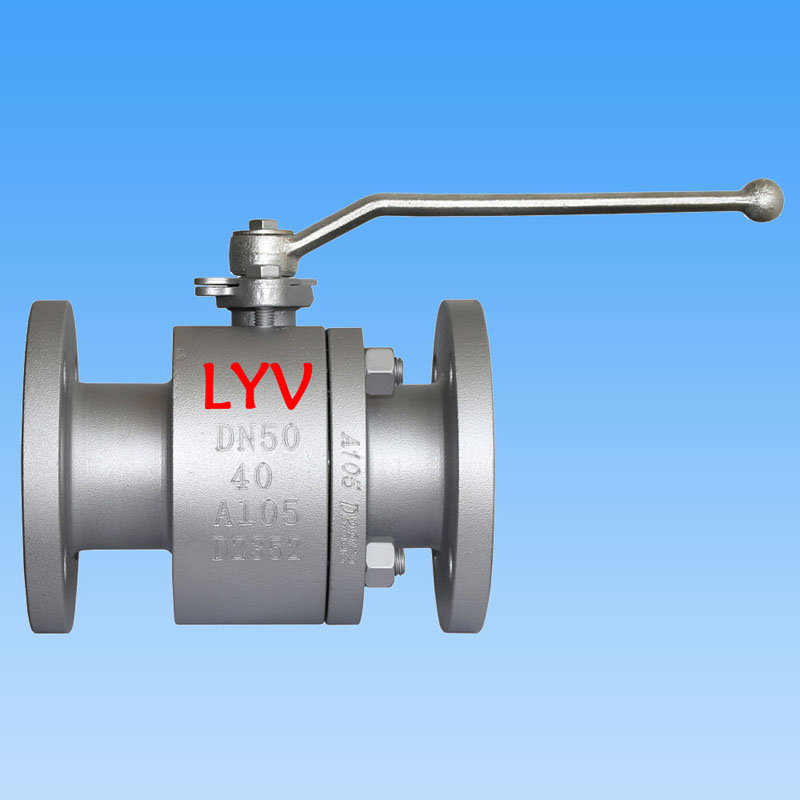

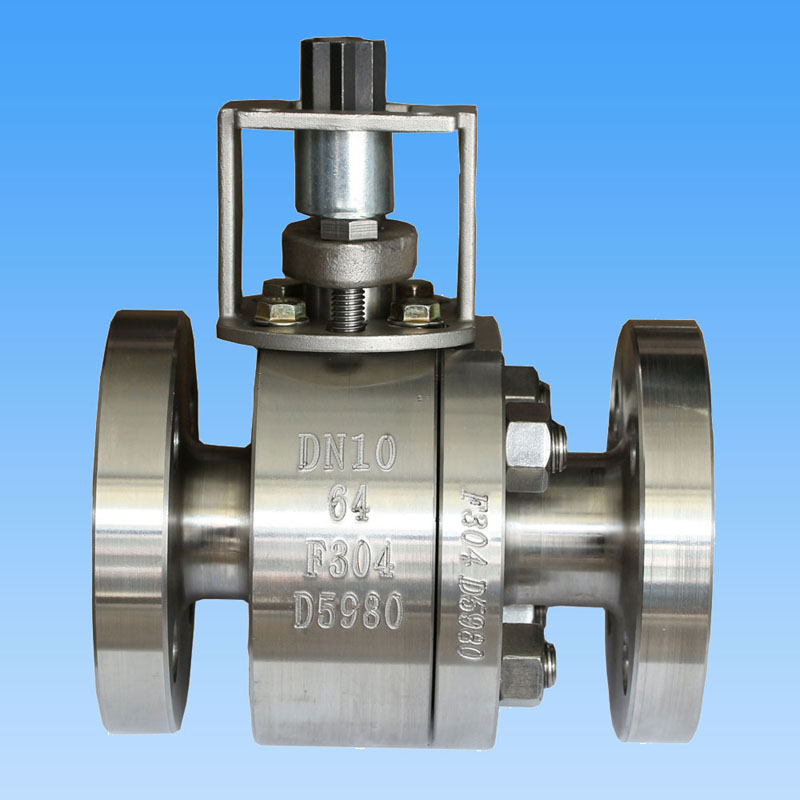

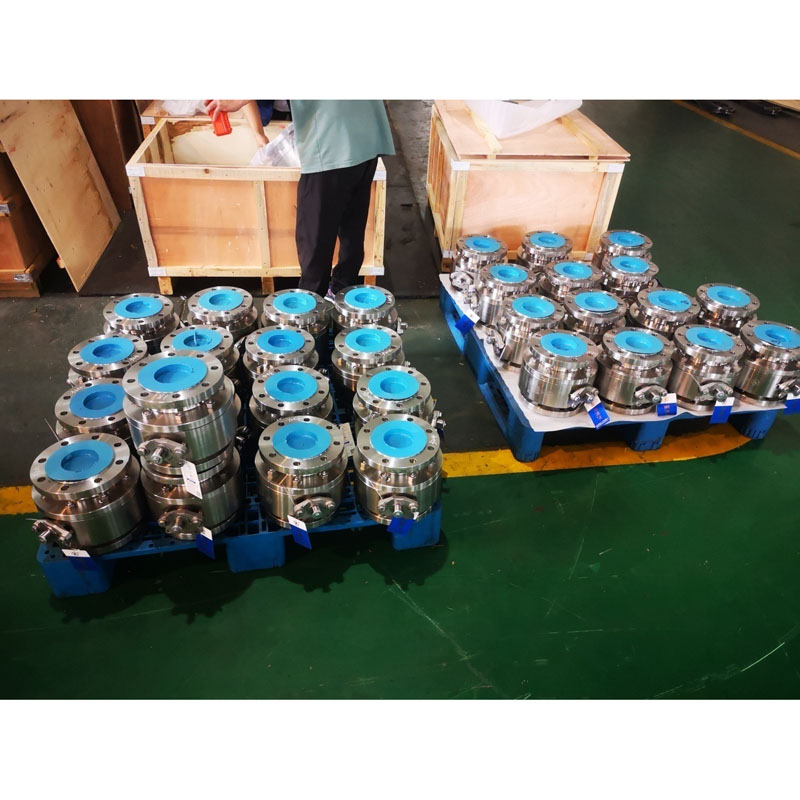

Vanne à bille flottante à passage intégral

LYV® le robinet à boisseau sphérique flottant à passage intégral est utilisé pour couper ou connecter le fluide dans la canalisation, qui présente les caractéristiques suivantes : assurer l'étanchéité de la vanne, un faible coefficient de frottement, un petit couple de fonctionnement, une variété de matériaux de siège, une large gamme d'adaptabilité, ouverte /fermer avec le bon interrupteur. En même temps, le robinet à tournant sphérique flottant peut former un contact métallique avec le corps de la vanne après un incendie pour assurer l'étanchéité de la tige.

Norme internationale de conception et d'essai :

Norme de conception : BS EN ISO 17292 (BS 5351) / ASME B 16.34 /API 6D

Norme d'inspection et d'essai : API 598/ API 6D

Norme de test de sécurité incendie : API 607/API 6FA

Longueur bride à bride : ANSI B 16.10 -Modèle court/Modèle long

Connexion d'extrémité : extrémité à bride selon ANSI B 16.5, extrémités à souder bout à bout, extrémités à souder en stock.

Taille du fabricant et plage de pression :

NPS 1/2â à 10â (pour ANSI Classe 150LB)

NPS 1/2â à 8*(pour ANSI Classe 300LB)

NPS 1/2â à 4â (pour ANSI Classe 600LB)

ou

DN15 à DN250 (pour PN0.6Mpa, 1.6Mpa, PN2.0Mpa, PN2.5Mpa)

DN15 à DN200 (pour PN4.0Mpa, PN5.0Mpa)

DN15 à DN100 (pour PN6.3Mpa, PN10.0Mpa)

Alésage du tuyau : Alésage complet (FB)

Corps de construction : Entrée d'extrémité, 2 pièces/3 pièces

Type de capot/couvercle : capot boulonné/capot étendu

Type de siège : type souple/type métal rigide.

Flux directionnel : unidirectionnel/bidirectionnel

Milieu de service : gaz naturel, pétrole, eau, gaz oxygone, etc.

Service : SOUR, ISO 15156/ NACE MR0175

Caractéristique : Conception de sécurité incendie

Conception antistatique

Tige anti-éjection

IPAD monté ISO 5211

Fonctionnement de la vanne : levier manuel/engrenage à vis sans fin/actionneur actionné/actionneur pneumatique/actionneur électrique

MOC (Bill of Material â BOM) :

Corps et capot : ASTM A 216 GR. WCB/ASTM A105N (Acier au carbone)

: ASTM A352 LCB / LCC /ASTM A350 LF2 (acier au carbone basse température)

: ASTM A 351 GR. CF 8 / CF 8M (inox 304 / inox 316) (acier inoxydable)

:ASTM A 351 GR. CF 3 / CF 3M (inox 304L / inox 316L) (acier inoxydable)

: ASTM A351 gr. CF8C

: ASTM A890 4A / 5A/ 6A (acier inoxydable duplex)

Bille solide : ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (inox 304L / inox 316L)

:ASTM A 182 F347

:ASTM A182 F51/F53/F55

Remarque : Harseal Metal Seat type Bille traitement de surface : ENP, HCR, WC, soudage Ni60/ Ni55

Potence : ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4PH

:ASTM A182 F51/ F53/ F55

Siège de bille et joint de corps : PTFE vierge / 25 % de PTFE chargé de verre â GFT / PTFE chargé de carbone â CFT

: PEEK / Delrin / Grafoil â Bague Graphite

Garniture de presse-étoupe : PTFE vierge / 25 % de PTFE chargé de verre â GFT / PTFE chargé de carbone â CFT

: Grafoil â Anneau Graphite

Qu'est-ce qu'un robinet à tournant sphérique de type flottant ?

La vanne à bille flottante est une sorte de vanne dont la bille flotte à l'intérieur du corps de vanne; il dérive vers l'aval et serait étroitement poussé contre le siège par la moyenne pression, pour assurer une étanchéité fiable. Il s'agit d'une conception assez simple avec une bonne performance d'étanchéité et s'appuyant sur le matériau du siège pour supporter la charge de travail puisque la contrainte d'étanchéité est principalement imposée aux bagues de siège. Habituellement, les vannes à bille flottante fonctionnent dans le système de canalisation avec une pression nominale basse et moyenne.

Qu'est-ce qu'un robinet à tournant sphérique à passage intégral ?

Le robinet à boisseau sphérique à passage intégral est principalement utilisé pour les conditions tout ou rien. Dans le système de pipeline de traitement, la plupart des vannes sont conçues pour limiter le débit à une certaine plage en rendant le passage d'écoulement ou la zone de l'élément de fermeture plus petit que le diamètre intérieur du tuyau. Certains types de vannes à bille ont une bille surdimensionnée pour s'assurer que les passages d'écoulement internes peuvent avoir suffisamment d'espace pour permettre au fluide de passer sans aucune restriction évidente, ce qui est appelé des vannes à bille à passage intégral, car le trou sur la bille est le même taille pour correspondre au diamètre du pipeline.
