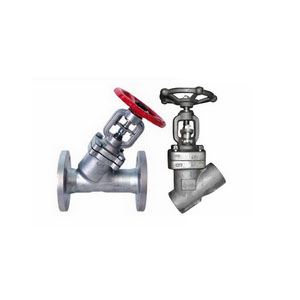

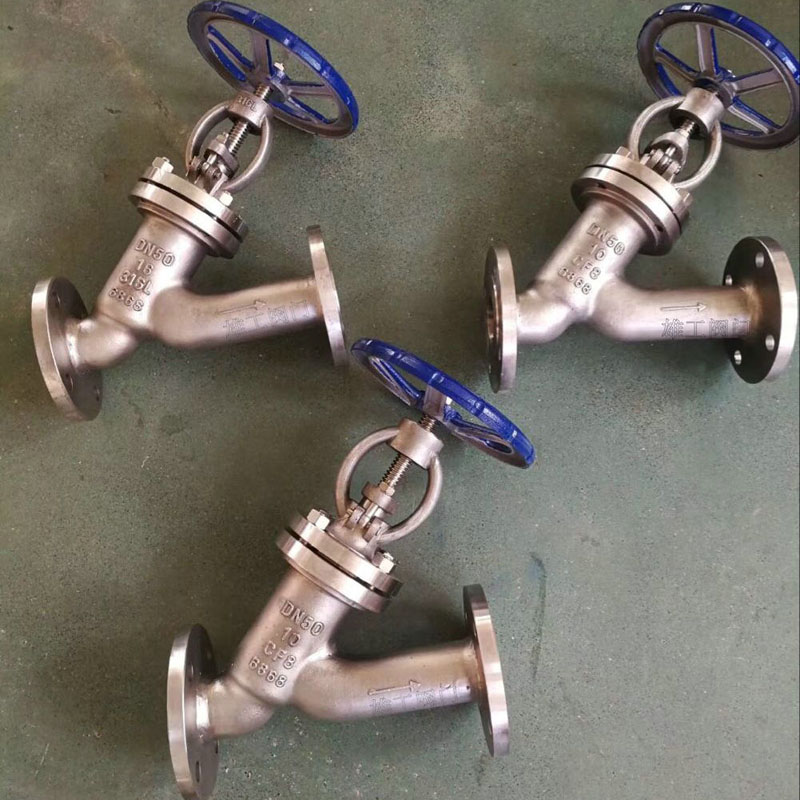

Vanne sphérique à motif en Y

LYV® Vanne à soupape de type Y Introduction

Vous pouvez être assuré d'acheter un robinet à soupape à motif en Y personnalisé auprès de LYV®. Nous sommes impatients de coopérer avec vous, si vous voulez en savoir plus, vous pouvez nous consulter maintenant, nous vous répondrons à temps ! Vanne d'arrêt de type Y en acier forgé (soudage par emboîtement, auto-obturant) La vanne d'arrêt de type Y convient à la pression nominale 150LB-2500LB, température de fonctionnement -29 ~ 550â pétrole, industrie chimique, pharmaceutique, engrais chimique, industrie énergétique et autres conditions du pipeline ci-dessus, couper ou connecter le milieu. Milieu applicable : eau, huile, vapeur, milieu acide, etc. Mode de fonctionnement : manuel, pneumatique, électrique

LYV® Paramètre du robinet d'arrêt sphérique à motif Y (spécification)

Corps de vanne WCB WC1 WC6 WC9

Couvercle de soupape 25 15CrMoA 12Cr1MoVA 12Cr1MoVA

Soutien WCB WCB WCB WCB

WC1 WC6 WC9

Disque 25 15CrMoA 12Cr1MoVA 12Cr1MoVA

Tige de soupape 25Cr2MoV 25Cr2MoV 20Cr1Mo1V1A 20Cr1Mo1V1A

Siège 25 15Cr1MoA 12Cr1MoVA 12Cr1MoVA

Bague d'étanchéité en graphite souple renforcé

Filler renforcé graphite souple

Écrou de tige de soupape ZCuA110Fe3

LYV® Exigences techniques pour Y Pattern Globe Valve

1. Conception et fabrication de vannes selon API 623-2013, JIS E101 et NB/T 47044-2014 ;

2, test de soupape selon API 598-2009, etc. ;

3. La longueur structurelle doit être conforme aux normes ASME B16.10-2009, JIS E101 et NB/T 47044-2014, etc., ou conforme à la longueur standard de l'entreprise ou à la taille fournie par l'utilisateur ;

4, rainure de soudage selon ASEM B16.25-2012, GB/T 12224-2005, JB/T 3595-2002, NB/T 47044-2014 et les réglementations standard 78DG de gestion de l'industrie de l'énergie ou les utilisateurs doivent fournir la taille ;

5, pression et température selon ASME B16.34-2013 et autres réglementations

Vanne à soupape de type Y LYV Détails
