Vanne papillon à double décalage

Vous êtes invités à venir dans notre usine pour acheter la vanne papillon à double excentration, à bas prix et de haute qualité.vanne papillon excentrique double Nous sommes impatients de coopérer avec vous.

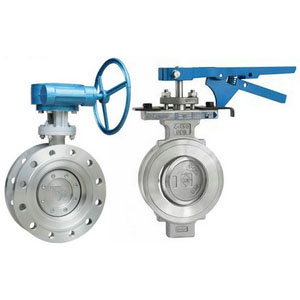

LYV® Introduction de la vanne papillon à double décalage

La vanne papillon à double excentrique LYV sur la base d'un moulage amélioré est actuellement largement utilisée. Ses caractéristiques structurelles sont que l'axe de la tige s'écarte du centre du disque et du centre du corps. L'effet de la double excentricité permet au disque d'être rapidement retiré du siège après l'ouverture de la vanne, éliminant considérablement le phénomène inutile d'extrusion excessive et de rayure entre le disque et le siège, réduisant la résistance à l'ouverture, réduisant l'usure et améliorant la durée de vie de le siège

LYV® Paramètre de vanne papillon à double décalage (spécification)

Norme d'adoption du produit

Forme structurelle

Double excentrique

Base de conception

Go

API

Mode de conduite

Manuel, vis sans fin et vis sans fin, manuel, électrique

Norme de conception

GB/T 12238

API609, MSS.SP-68

Longueur structurelle

GB/T12221

ASMEB16.10, API609, MSS.SP-68

Bride de raccordement

JB/T79, JB/T82, GB/T9115

ASME B16.5, ASME B16.47

Essai et inspection

JB/T 9092

API 598

Remarque : La taille de la bride de connexion de la vanne et de l'extrémité à souder bout à bout peut être conçue et fabriquée selon les exigences de l'utilisateur

Matériau des pièces principales

Numéro de série

matériel

matériel

Numéro de série

Nom de la pièce

matériel

1 Corps de vanne

CAT, CF8, CF8M, CF8C, CF3, CF3M

5 emballage

Graphite souple

2 Queue de soupape

1Cr13, 2Cr13, 1Cr18Ni9Ti, 0Cr18Ni12Mo2Ti

6 Presse-étoupe

CAT, CF8, CF8M

3 Assemblage de la plaque papillon

Pièces composites en acier inoxydable WC+f4, WCB+

CAT+F6, CF8, CF8M

7 soutien

CAT, CF8, CF8M, CF3, CF3M

4 Coussinet d'emballage

2Cr13

8 Vis sans fin et vis sans fin

LYV® Caractéristique et application de la vanne papillon à double décalage

1 Conception raisonnable, structure compacte, montage et démontage faciles, entretien facile.

2 Structure excentrique, réduit le frottement de la bague d'étanchéité, prolonge la durée de vie de la vanne.

3 Complètement scellé, aucune fuite. Il peut être utilisé dans des conditions d'ultra-vide

4 Remplacer la bague d'étanchéité de la plaque de soupape, la plaque papillon, l'arbre rotatif et d'autres matériaux, peut être applicable à une variété de supports et à différentes températures

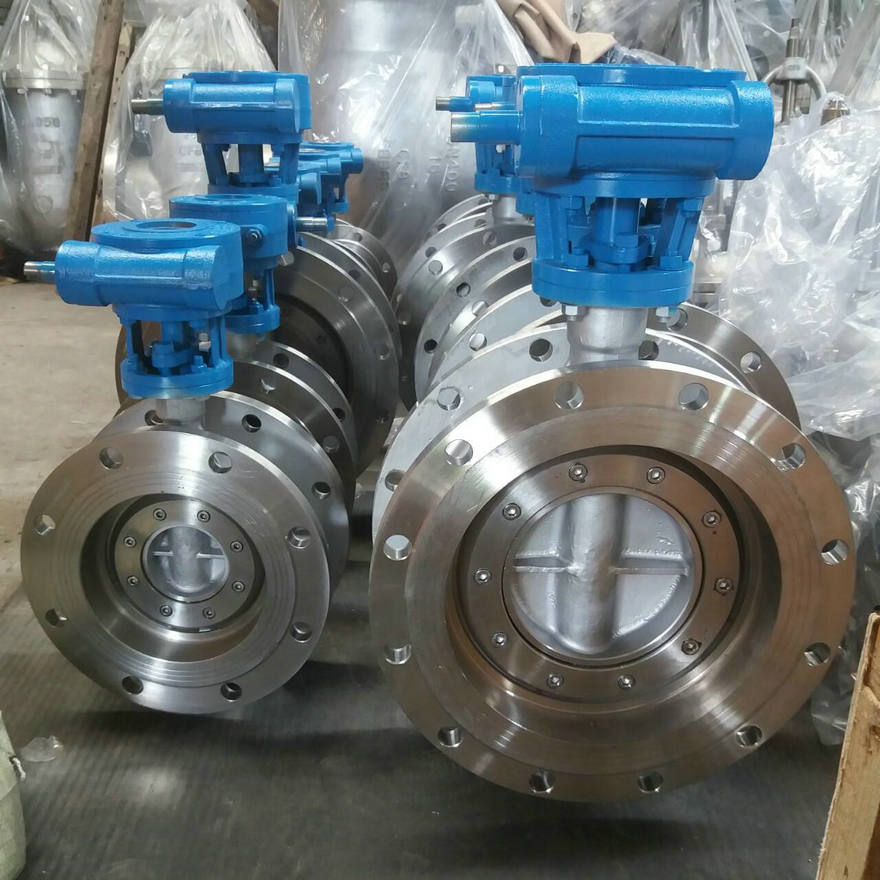

LYV® Détails de la vanne papillon à double décalage
