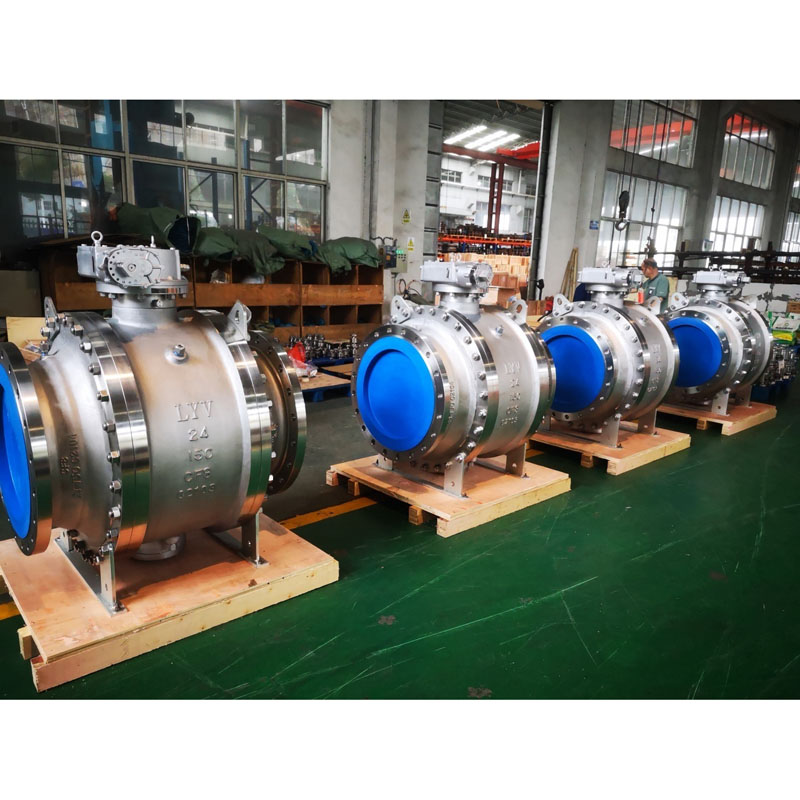

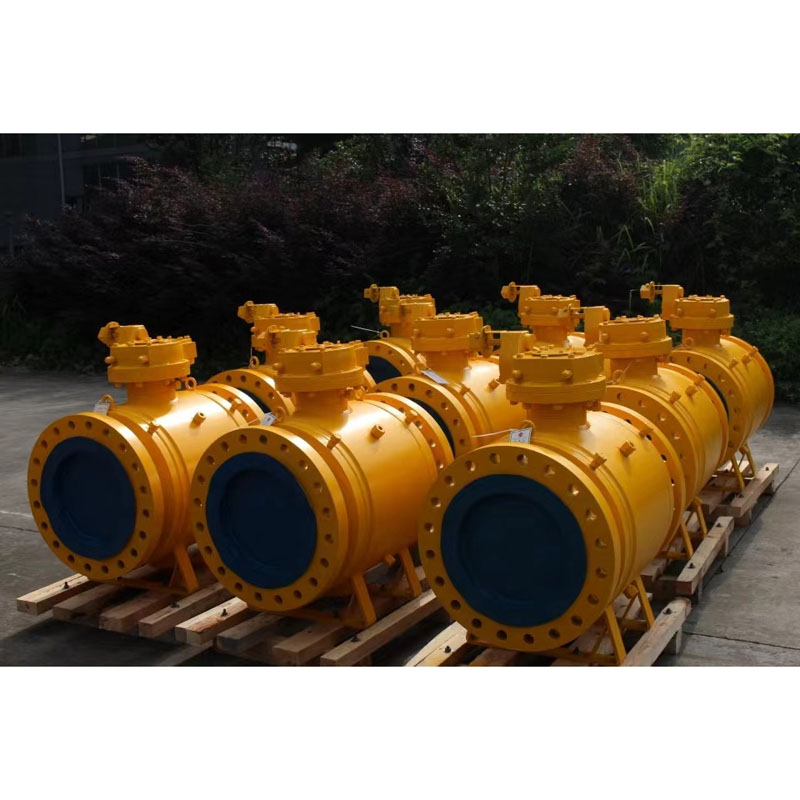

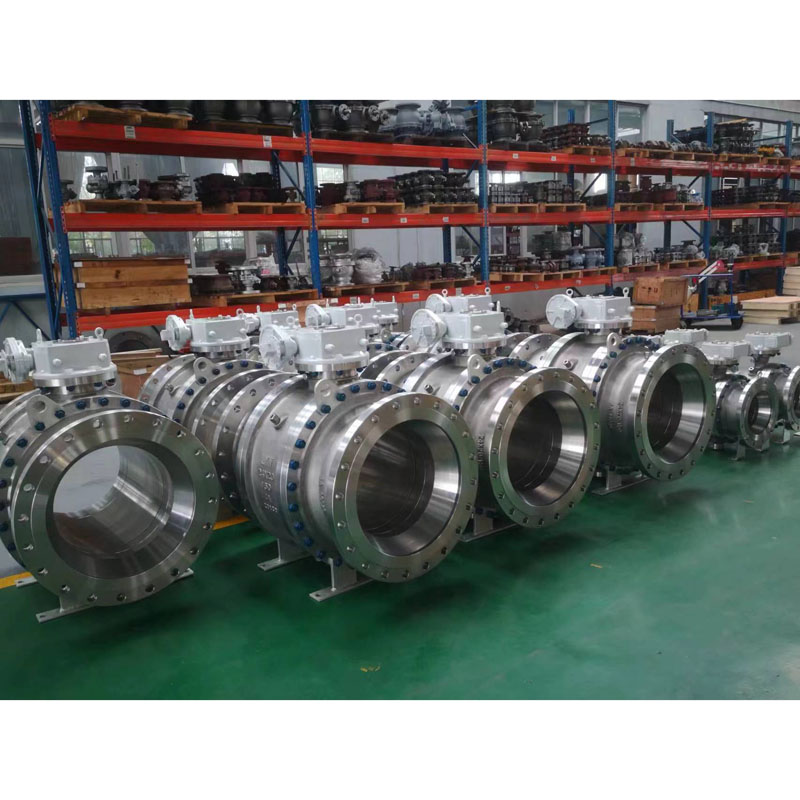

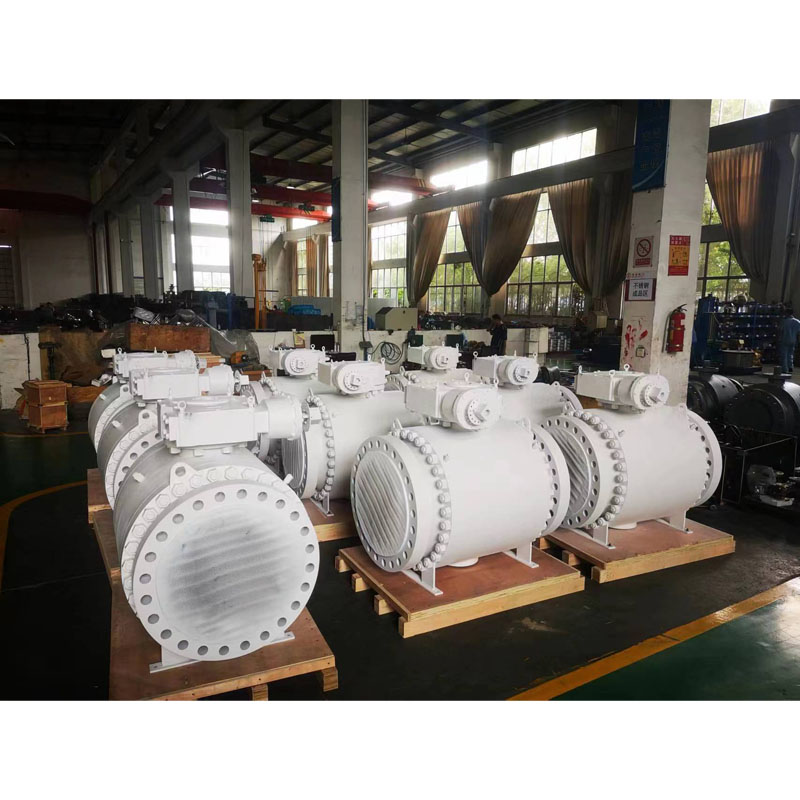

Vanne à boisseau sphérique montée sur tourillon à passage intégral

Avec des années d'expérience dans la production, LYV® peut offrir une large gamme de vannes à boisseau sphérique montées sur tourillon à passage intégral de 2 à 40 pouces. Le tourillon à alésage intégral de haute qualité peut répondre à de nombreux environnements d'applications, vous pouvez consulter LYV pour vos besoins détaillés, nous vous répondrons à temps.

envoyer une demande

Description du produit

LYV® Les robinets à boisseau sphérique montés sur tourillon à passage intégral sont satisfaits par de nombreux clients, qui recherchent une conception extrême, une matière première de qualité, des performances élevées et un prix compétitif. Si vous recherchez les vannes, consultez-nous dès maintenant.


Le robinet à boisseau sphérique monté sur tourillon à passage intégral est conçu avec un type à double bloc et purge ou à double piston qui est équipé d'un système d'injection de produit d'étanchéité pour la tige et les sièges dans la cavité du corps, de sorte qu'il puisse s'écouler des extrémités amont et aval, pour empêcher le siège ou la tige fuite.


Norme internationale de conception et d'essai :

Norme de conception : ISO 14313/ ASME B 16.34 /API 6D

Norme d'inspection et d'essai : API 598/ API 6D

Norme de test de sécurité incendie : API 607/API 6FA

Longueur bride à bride : ANSI B 16.10 -Modèle court/Modèle long

Connexion d'extrémité : extrémité à bride selon ANSI B 16.5, extrémités à souder bout à bout, extrémités à souder en stock.

Taille du fabricant et plage de pression :

NPS 2â à 48â (pour ANSI Classe 150LB)

NPS 2â à 48â (pour ANSI Classe 300LB)

NPS 2â à 48â (pour ANSI Classe 600LB)

NPS 2â à 36â (pour ANSI Classe 900LB)

NPS 2â à 24â (pour ANSI Classe 1500LB)

NPS 2â à 12â (pour ANSI Classe 2500LB)

ou

DN50 à DN1200 (pour PN0.6Mpa, 1.6Mpa, PN2.0Mpa, PN2.5Mpa)

DN50 à DN1200 (pour PN4.0Mpa, PN5.0Mpa)

DN50 à DN1200 (pour PN6.3Mpa, PN10.0Mpa)

DN50 à DN900 (pour PN15.0Mpa)

DN50 à DN600 (pour PN25.0Mpa)


Alésage du tuyau : Alésage complet (FB)

Corps de construction : entrée de fin

Type de capot/couvercle : capot boulonné/capot étendu

Type de siège : type souple/type métal rigide.

Flux directionnel : unidirectionnel/bidirectionnel

Milieu de service : gaz naturel, pétrole, eau, gaz oxygone, etc.

Service : SOUR, ISO 15156/ NACE MR0175

Émission fugitive : ISO 15848

Caractéristique : Conception de sécurité incendie

Conception antistatique

Tige anti-éjection

Conception à double bloc et bleek

IPAD monté ISO 5211

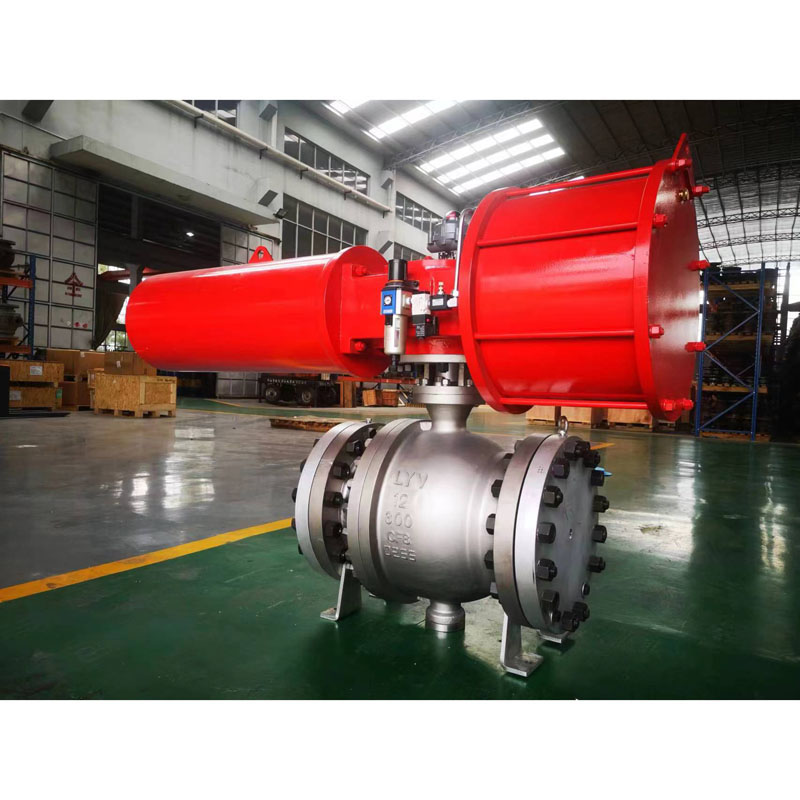

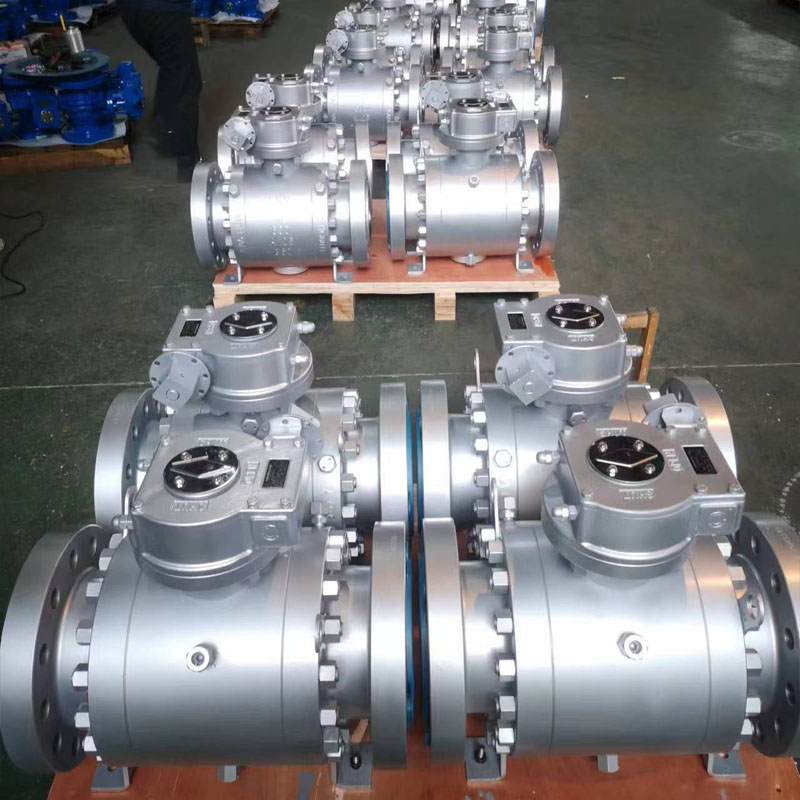

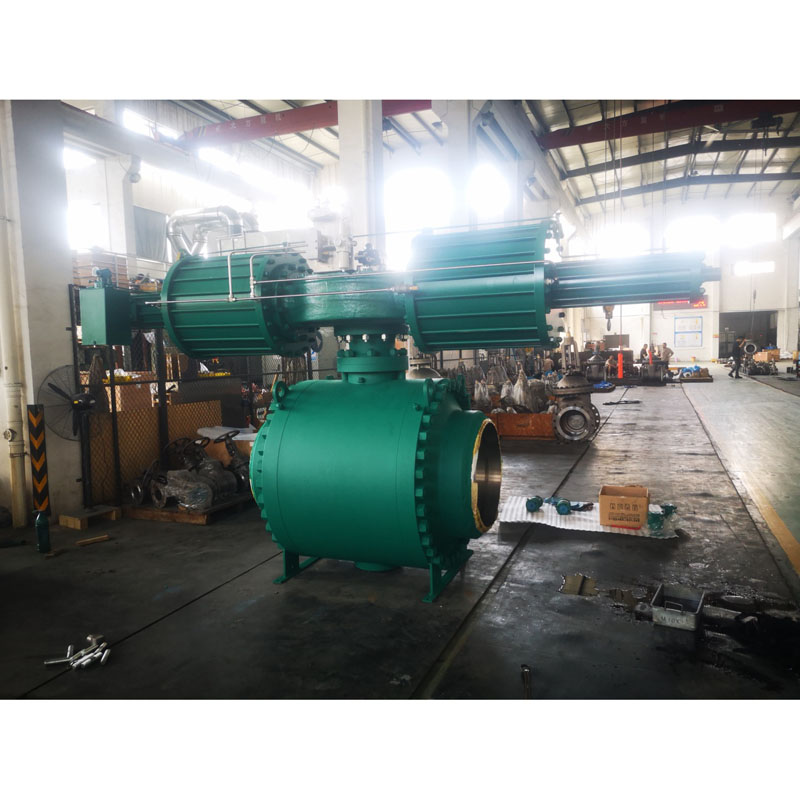

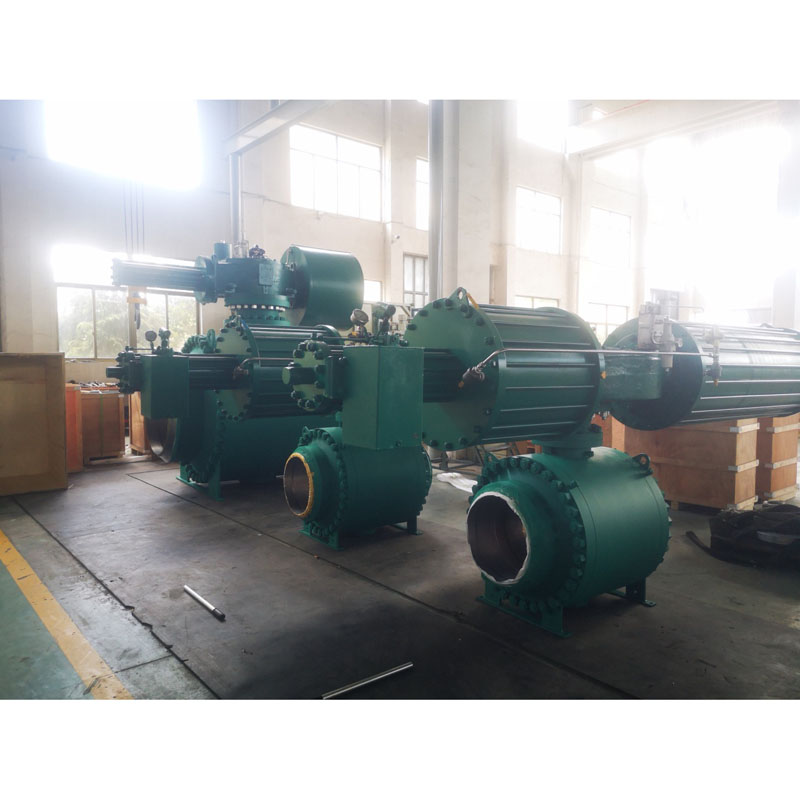

Fonctionnement de la vanne : levier manuel/engrenage à vis sans fin/actionné par actionneur/actionneur pneumatique/actionneur de moteur


MOC (Bill of Material â BOM) :

Corps et capot : ASTM A 216 GR. WCB/ASTM A105N (Acier au carbone)

: ASTM A352 LCB / LCC /ASTM A350 LF2 (acier au carbone basse température)

: ASTM A 351 GR. CF 8 / CF 8M (inox 304 / inox 316) (acier inoxydable)

:ASTM A 351 GR. CF 3 / CF 3M (inox 304L / inox 316L) (acier inoxydable)

: ASTM A351 gr. CF8C

: ASTM A890 4A / 5A/ 6A (acier inoxydable duplex)

:ASTM A182 F51 / F53/ F55 (acier inoxydable duplex)

Bille solide : ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (inox 304L / inox 316L)

:ASTM A 182 F347

:ASTM A182 F51/F53/F55

Remarque : Harseal Métal Siège type Bille Traitement de surface : ENP, HCR, WC, soudage Ni60/ Ni55

Potence : ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4PH

:ASTM A182 F51/ F53/ F55

Anneau de siège en métal : ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (inox 304L / inox 316L)

:ASTM A 182 F347

:ASTM A182 F51/F53/F55

Remarque : Harseal Metal Seat type Seat Ring traitement de surface : ENP, HCR, WC, soudage Ni60/ Ni55

Étanchéité du siège : PTFE Vierge / 25% PTFE chargé verre â GFT / PTFE chargé carbone â CFT

: PEEK / Delrin / Grafoil â Bague Graphite

Garniture de presse-étoupe : PTFE vierge / 25 % de PTFE chargé de verre â GFT / PTFE chargé de carbone â CFT

: Grafoil â Anneau Graphite


Qu'est-ce qu'un robinet à tournant sphérique monté sur tourillon ?

La vanne à boisseau sphérique montée sur tourillon est une vanne à rotation trimestrielle qui aide à arrêter le fluide circulant dans les canalisations. La caractéristique unique de la vanne à boisseau sphérique montée sur tourillon est son disque de forme ronde ou sphérique placé au centre. Cela continue de tourner pour arrêter ou démarrer le flux.
