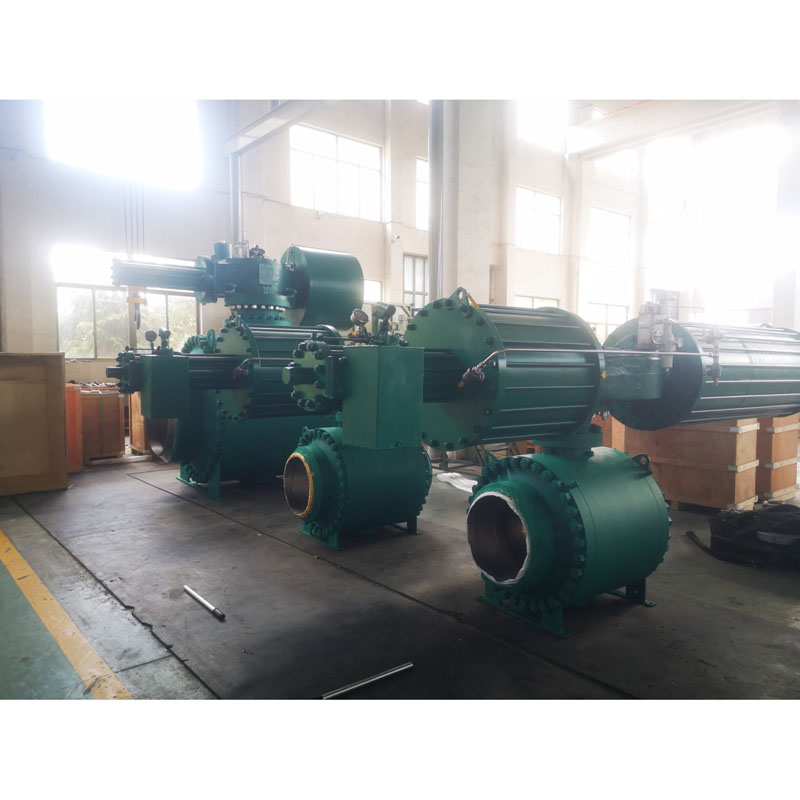

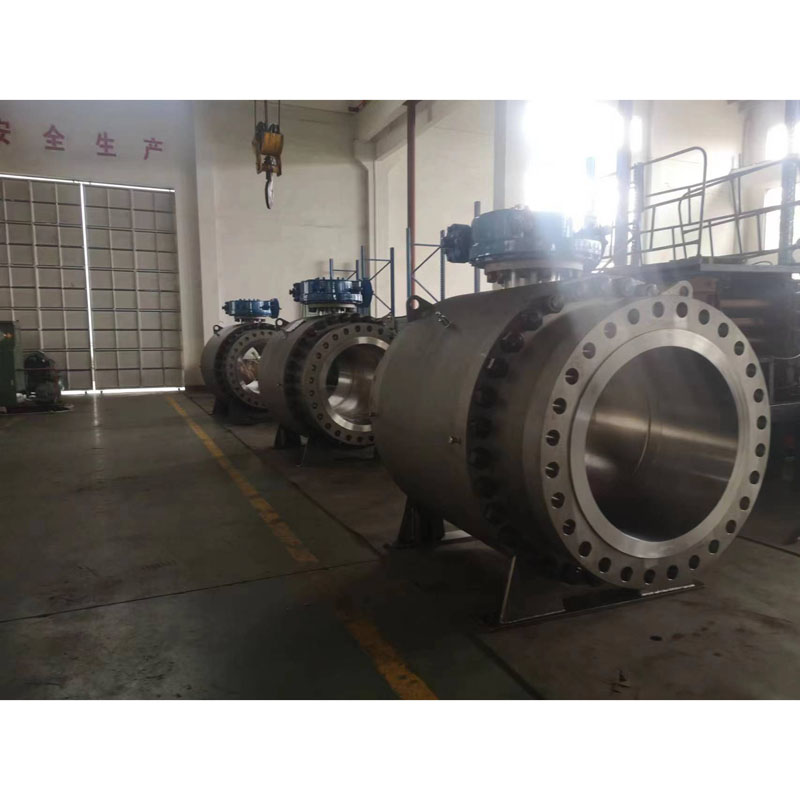

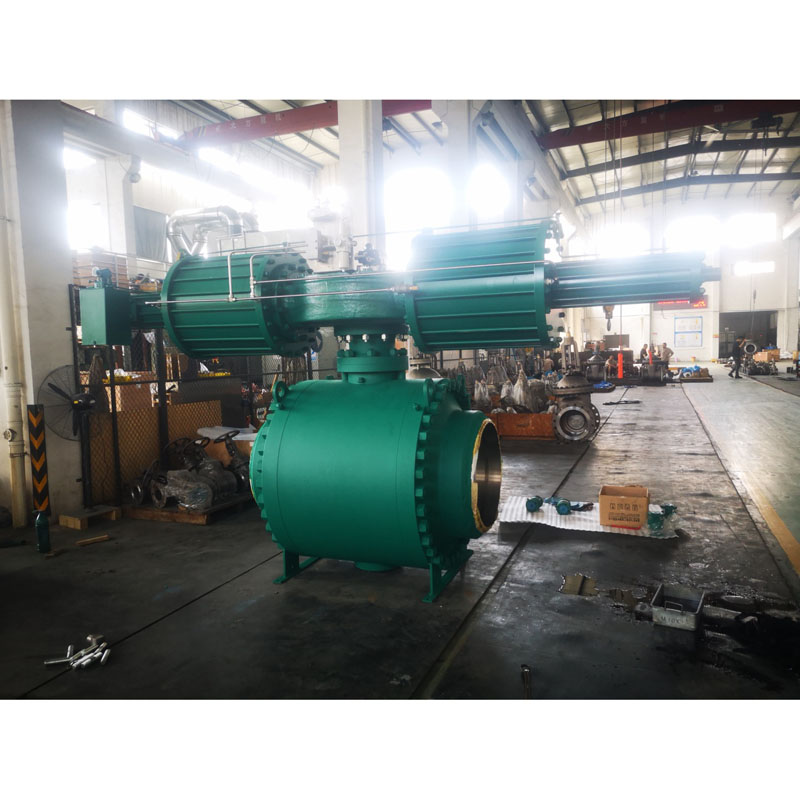

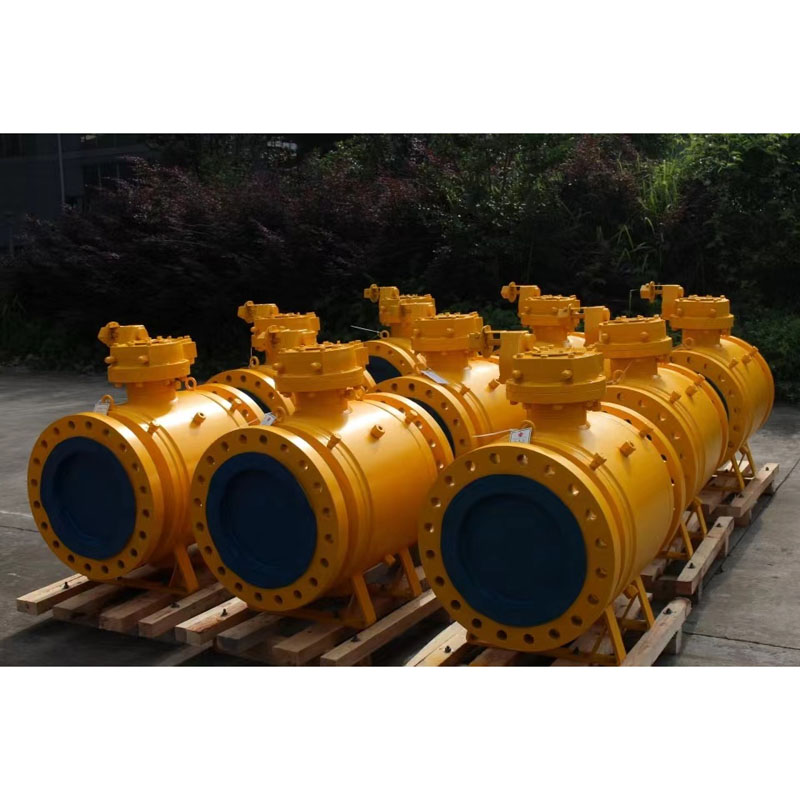

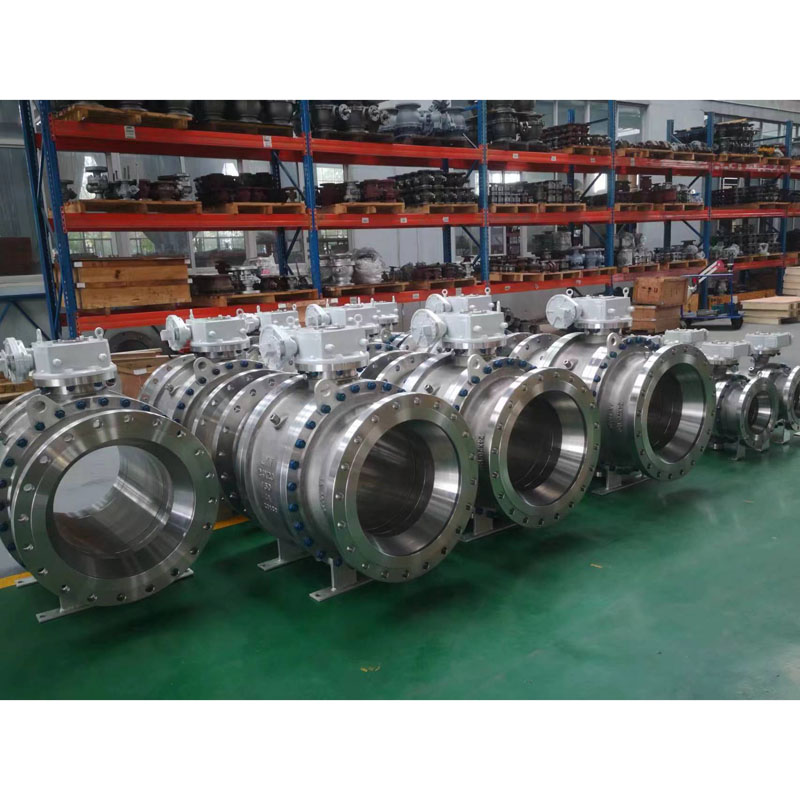

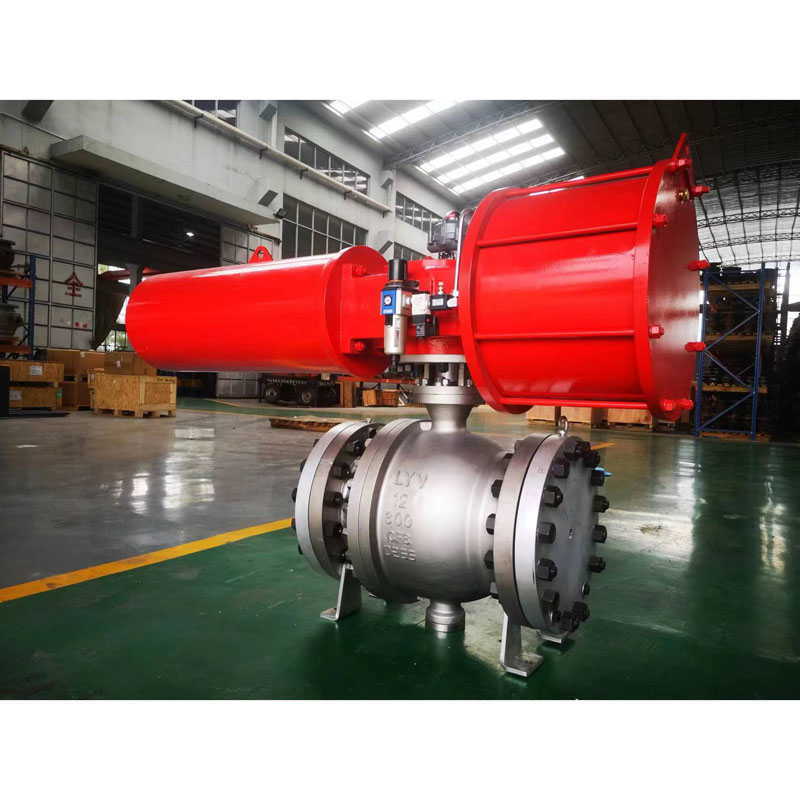

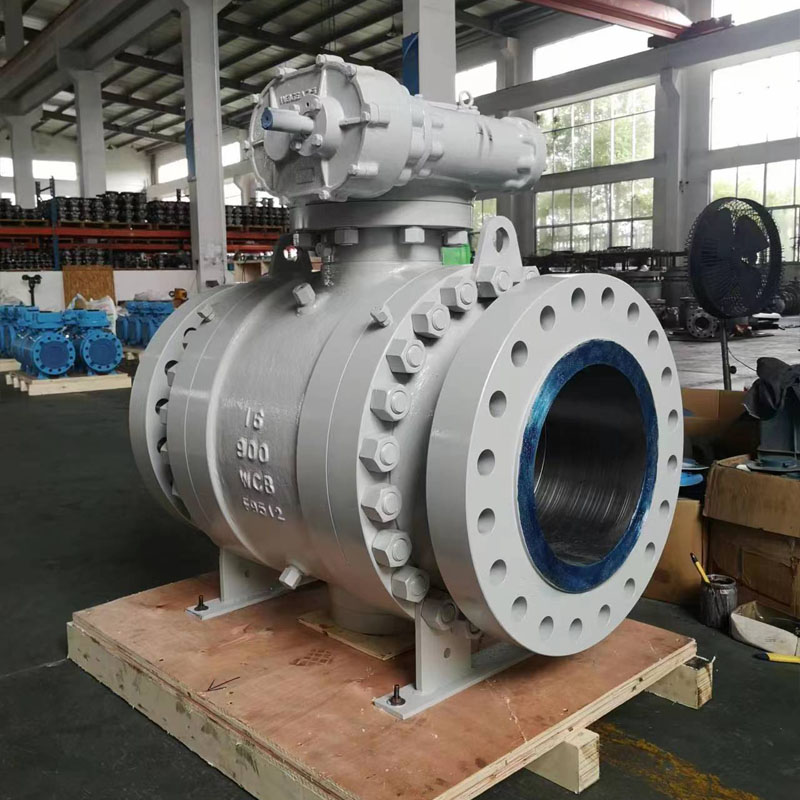

Robinet à tournant sphérique monté sur tourillon moulé

LYV est un fabricant et fournisseur de robinets à tournant sphérique montés sur tourillon coulé en Chine, certifiés API 6D, ISO 9001 et CE. Les robinets à tournant sphérique montés sur tourillon de coulée sont des robinets à tournant sphérique montés sur tourillon qui, avec le processus de moulage par moulage, permettent de fabriquer le corps et le chapeau en acier moulé. Habituellement, nous effectuons un traitement de sablage 2 ou 3 fois sur la surface du corps des vannes de coulée pour garantir une surface lisse et agréable.

Le robinet à tournant sphérique monté sur tourillon de coulée est conçu avec un type à double blocage et purge ou à double piston qui est équipé d'un système d'injection de produit d'étanchéité pour la tige et les sièges vers la cavité du corps, de sorte qu'il puisse s'écouler des extrémités amont et aval, pour empêcher les fuites du siège ou de la tige. .

Norme internationale de conception et de test :

Norme de conception : ISO 14313/ASME B 16.34 /API 6D

Norme d'inspection et de test : API 598/API 6D

Norme de test de sécurité incendie : API 607/API 6FA

Longueur bride à bride : ANSI B 16.10 - Modèle court/Modèle long

Connexion d'extrémité : extrémité à bride conforme à ANSI B 16.5, extrémités soudées bout à bout, extrémités soudées en stock.

Taille du fabricant et plage de pression :

NPS 2" à 48" (pour ANSI Classe 150LB)

NPS 2" à 48" (pour ANSI classe 300LB)

NPS 2" à 48" (pour ANSI classe 600LB)

NPS 2" à 36" (pour ANSI classe 900LB)

NPS 2" à 24" (pour ANSI classe 1500LB)

NPS 2" à 12" (pour ANSI classe 2500LB)

ou

DN50 à DN1200 (pour PN0,6Mpa, 1,6Mpa, PN2,0Mpa, PN2,5Mpa)

DN50 à DN1200 (pour PN4.0Mpa, PN5.0Mpa)

DN50 à DN1200 (pour PN6,3Mpa, PN10,0Mpa)

DN50 à DN900 (pour PN15.0Mpa)

DN50 à DN600 (pour PN25.0Mpa)

Alésage du tuyau : alésage complet (FB)/alésage réduit (RB)

Corps de construction : entrée de fin

Type de capot/couvercle : Capot boulonné/Capot étendu

Type de siège : type souple/type métallique Hardseal

Flux directionnel : unidirectionnel/bidirectionnel

Milieu de service : gaz naturel, pétrole, eau, oxygène, etc.

Service : SOUR, ISO 15156/NACE MR0175

Émission fugitive : ISO 15848

Caractéristique : Conception de sécurité incendie

Conception antistatique

Tige anti-éruption

Double bloc et conception épurée

IPAD monté ISO 5211

Fonctionnement de la vanne : levier manuel/engrenage à vis sans fin/actionneur actionné/actionneur pneumatique/actionneur de moteur

MOC (Bill of Material – BOM) :

Corps et capot : ASTM A 216 GR. WCB (Acier au carbone)

: ASTM A352 LCB / LCC (Acier au carbone basse température)

:ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (Acier inoxydable)

:ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (Acier inoxydable)

: ASTM A351 Gr. CF8C

: ASTM A890 4A / 5A/ 6A (Acier inoxydable duplex)

Boule solide : ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

:ASTM A 182 F347

: ASTM A182 F51/F53/F55

Remarque : Type de siège métallique Harseal. Traitement de surface de la bille : ENP, HCR, WC, soudage Ni60/Ni55.

Tige : ASTM A182 F6a

:ASTM A182 F304/F316/F304L/F316L

:17/4PH

: ASTM A182 F51/F53/F55

Anneau de siège en métal : ASTM A105N+ENP/A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

:ASTM A 182 F347

: ASTM A182 F51/F53/F55

Remarque : Type de siège métallique Harseal. Traitement de surface de l'anneau de siège : ENP, HCR, WC, soudage Ni60/Ni55.

Etanchéité du siège : PTFE Vierge / PTFE chargé à 25% de verre – GFT / PTFE chargé à base de carbone – CFT

: PEEK / Delrin / Grafoil – Anneau Graphite

Garniture de presse-étoupe : PTFE vierge / PTFE chargé à 25 % de verre – GFT / PTFE chargé de carbone – CFT

: Grafoil – Bague Graphite

Qu'est-ce qu'un robinet à tournant sphérique monté sur tourillon ?

Le robinet à tournant sphérique monté sur tourillon est une vanne à rotation trimestrielle qui aide à arrêter l'écoulement du fluide dans les canalisations. La particularité du robinet à tournant sphérique monté sur tourillon est son disque de forme ronde ou sphérique placé au centre. Celui-ci continue de tourner pour arrêter ou démarrer le flux.
