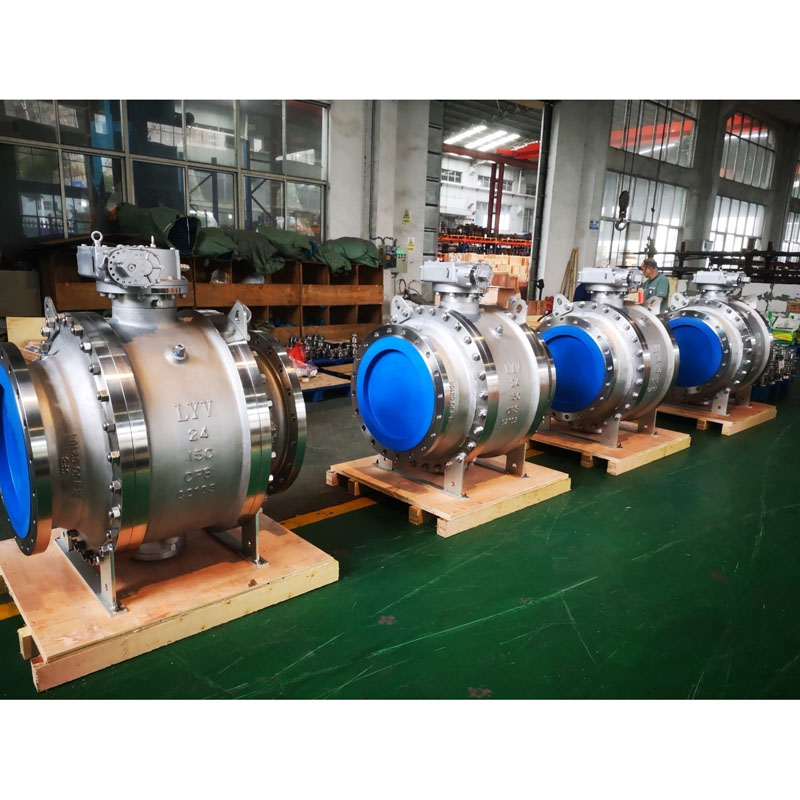

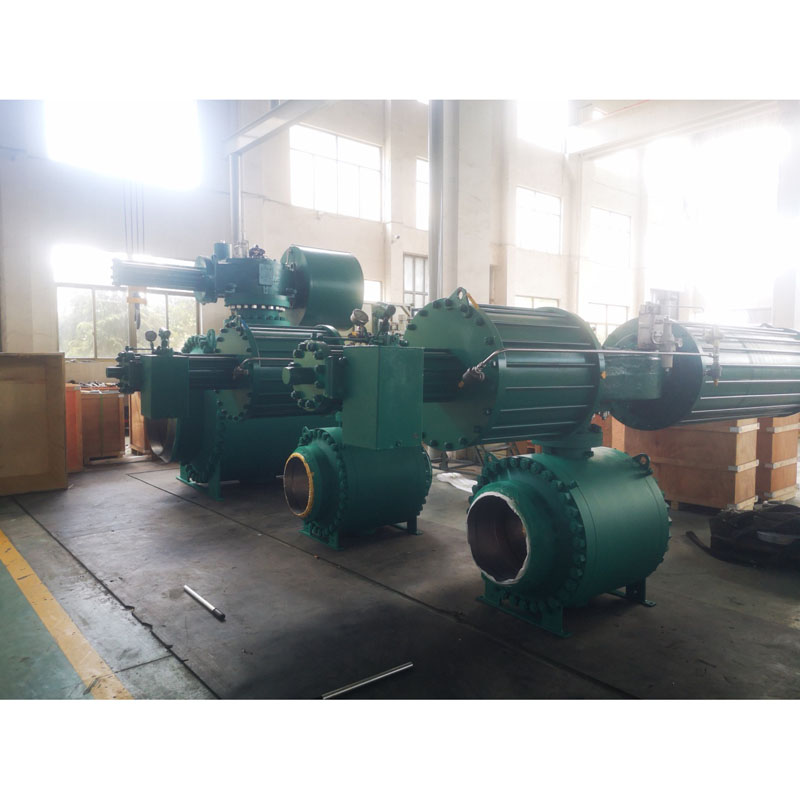

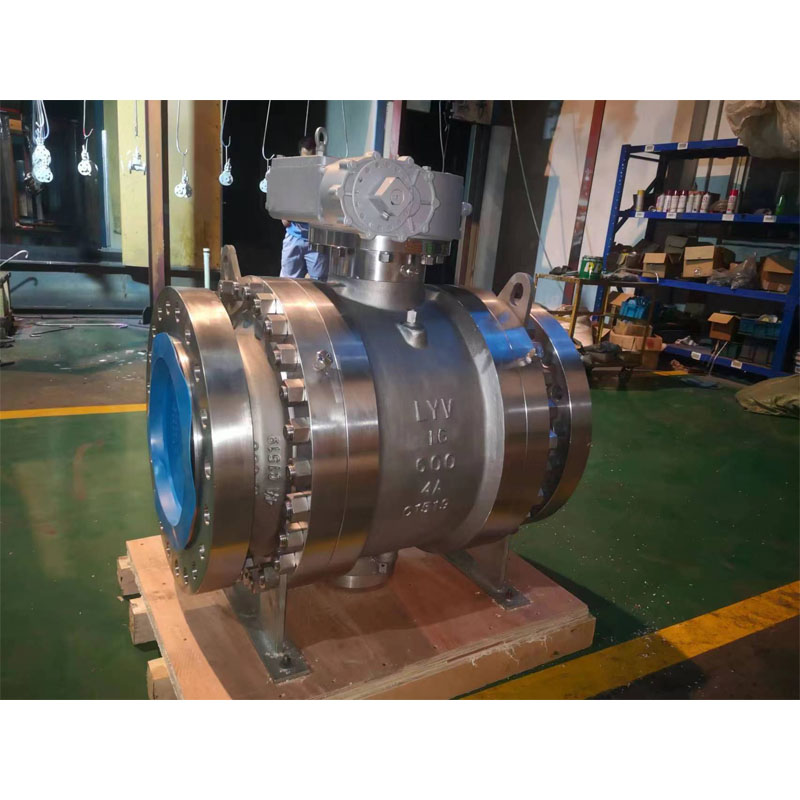

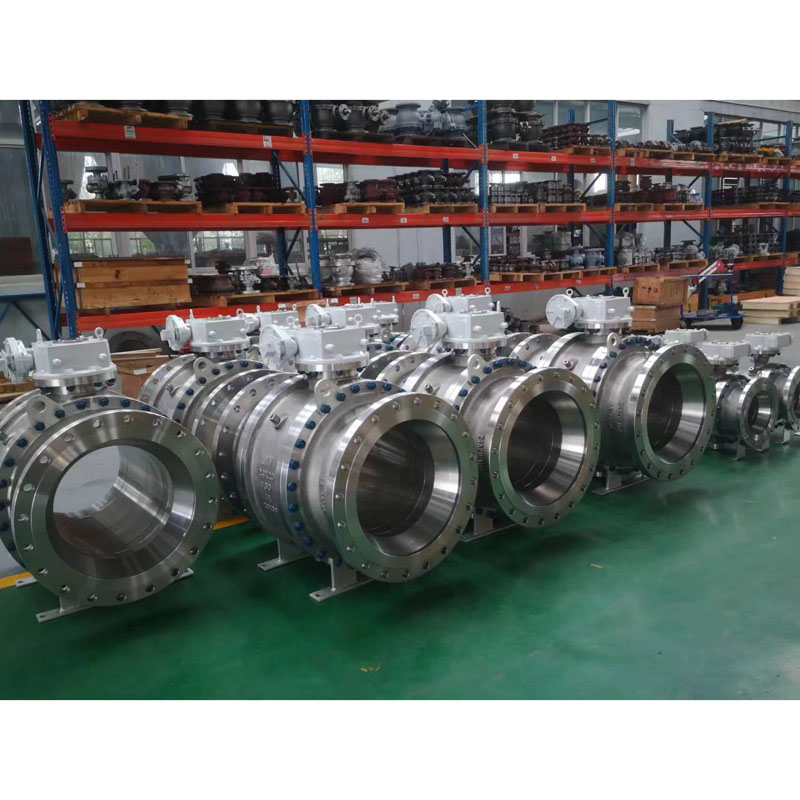

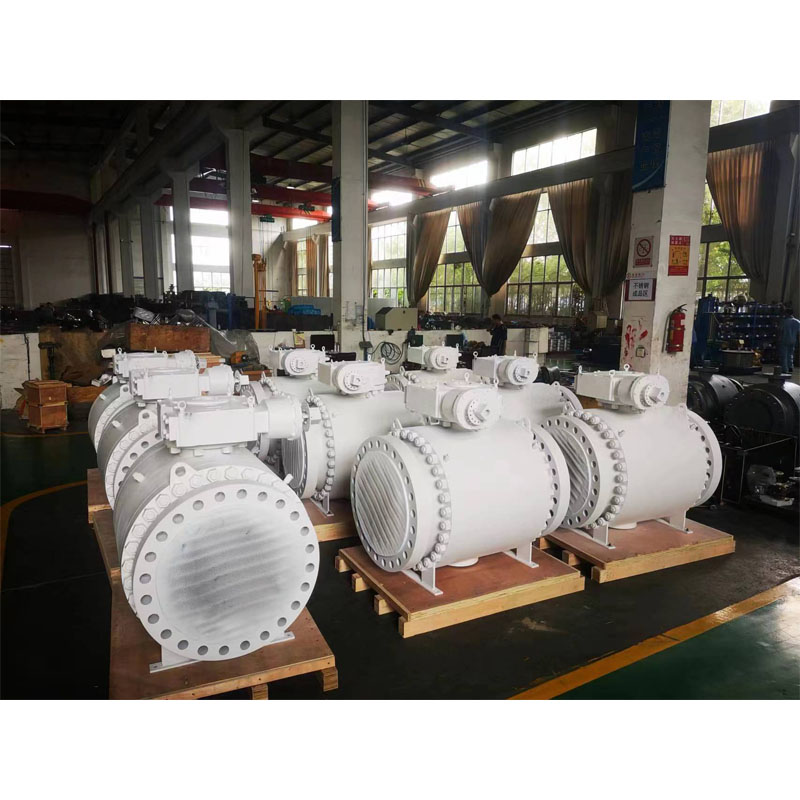

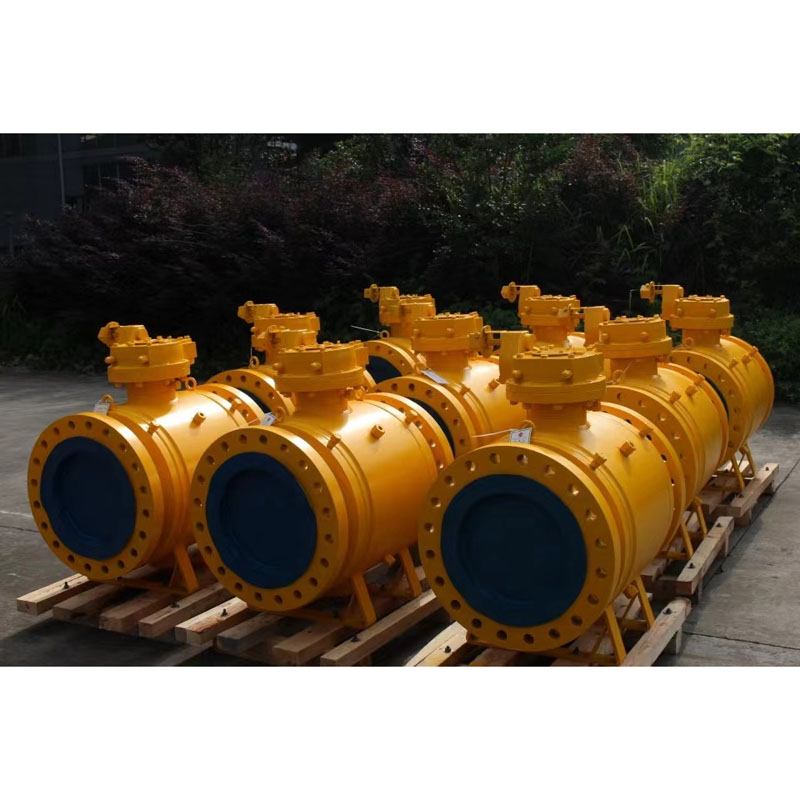

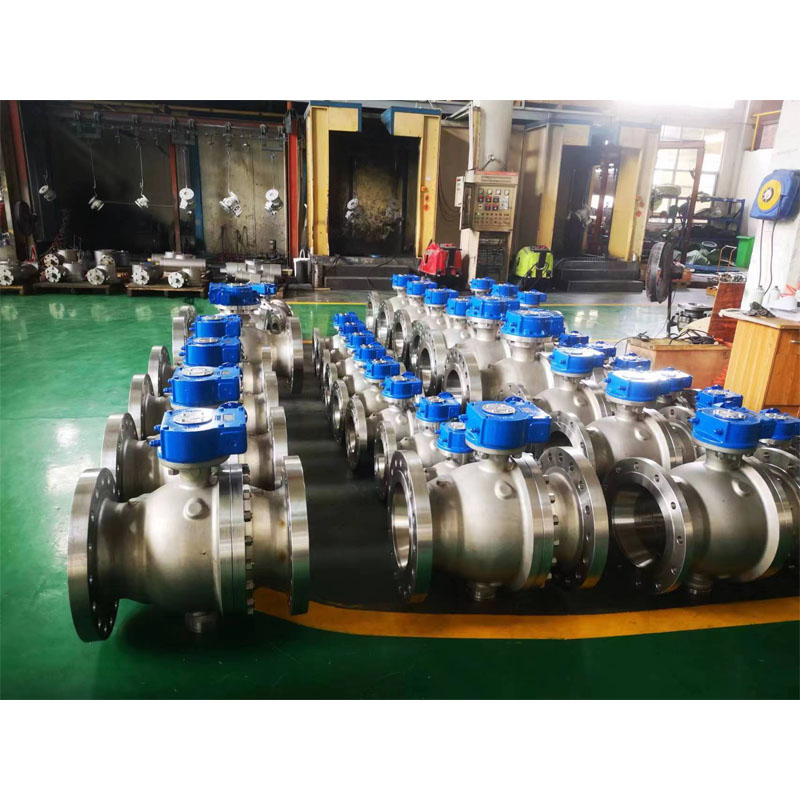

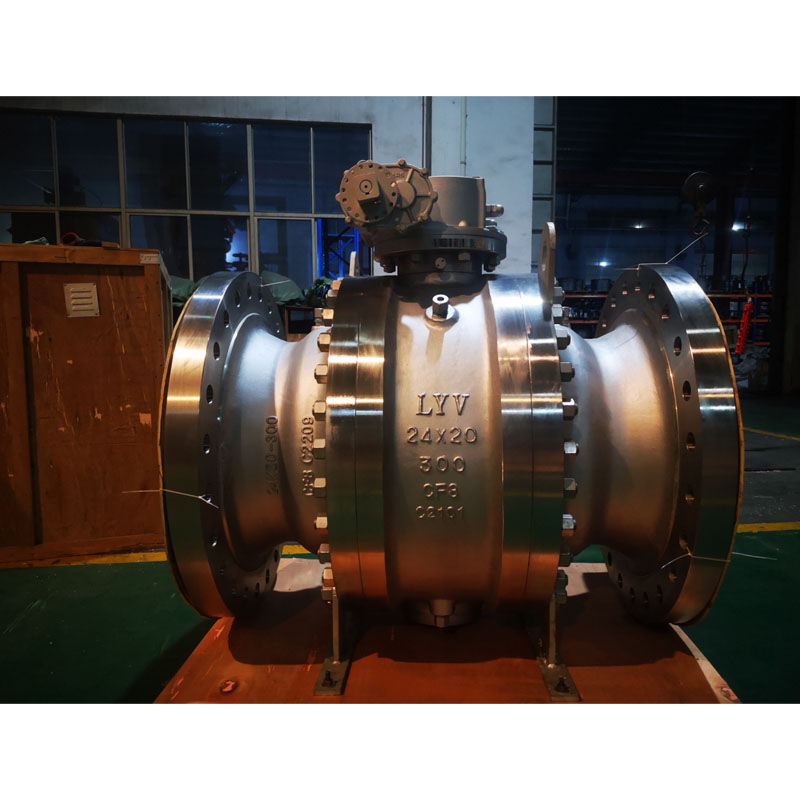

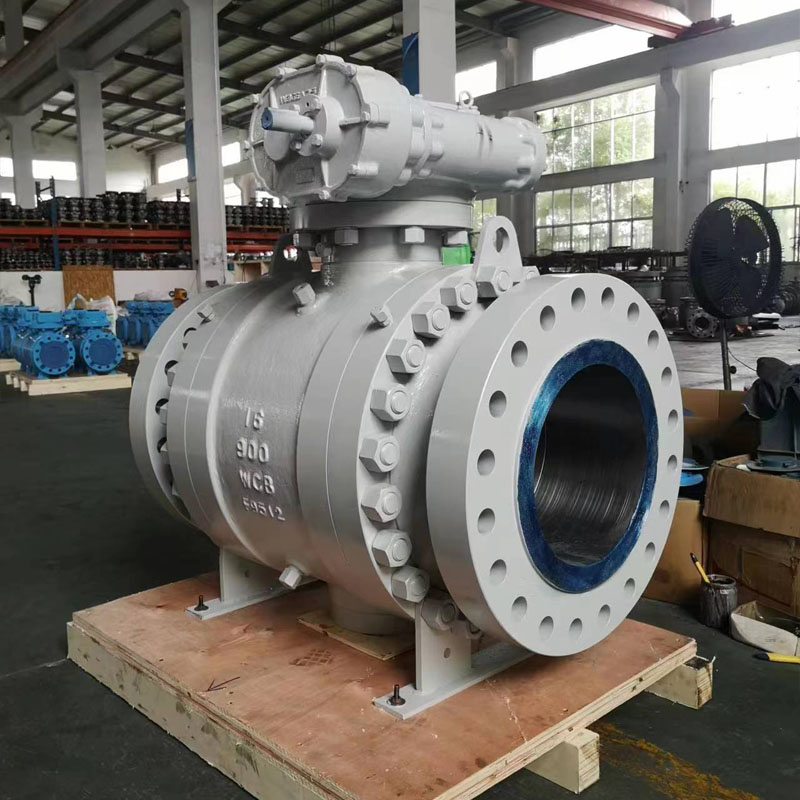

Robinet à tournant sphérique monté sur tourillon à entrée latérale

LYV est un fabricant et fournisseur de robinets à tournant sphérique montés sur tourillon à entrée latérale en Chine, certifié API 6D, ISO 9001 et CE. Les vannes à bille à entrée latérale sont des vannes à bille avec corps à 2 ou 3 pièces pour la construction à corps divisé.

Conception et tests Norme internationale des robinets à tournant sphérique en deux pièces

Norme de conception : BS EN ISO 17292 (BS 5351) / ASME B 16.34 /API 6D

Norme d'inspection et de test : API 598/API 6D

Norme de test de sécurité incendie : API 607/API 6FA

Longueur bride à bride : ANSI B 16.10 - Modèle court/Modèle long

Connexion d'extrémité : extrémité à bride conforme à ANSI B 16.5, extrémités soudées bout à bout, extrémités soudées en stock.

Taille du fabricant et plage de pression :

NPS 1/2" à 48" (pour ANSI classe 150LB)

NPS 1/2" à 48" (pour ANSI classe 300LB)

NPS 1/2" à 48" (pour ANSI classe 600LB)

NPS 1/2" à 36" (pour ANSI classe 900LB)

NPS 1/2" à 24" (pour ANSI classe 1500LB)

NPS 1/2" à 12" (pour ANSI classe 2500LB)

ou

DN15 à DN1200 (pour PN0,6Mpa, 1,6Mpa, PN2,0Mpa, PN2,5Mpa)

DN15 à DN1200 (pour PN4.0Mpa, PN5.0Mpa)

DN15 à DN1200 (pour PN6,3Mpa, PN10,0Mpa)

DN15 à DN900 (pour PN15.0Mpa)

DN15 à DN600 (pour PN25.0Mpa)

Alésage du tuyau : alésage complet (FB)/alésage réduit (RB)

Corps de construction : entrée latérale

Type de capot/couvercle : Capot boulonné/Capot étendu

Type de siège : type souple/type métallique Hardseal

Flux directionnel : unidirectionnel/bidirectionnel

Milieu de service : gaz naturel, pétrole, eau, oxygène, etc.

Service : SOUR, ISO 15156/NACE MR0175

Caractéristique : Conception de sécurité incendie

Conception antistatique

Tige anti-éruption

Fonctionnement de la vanne : levier manuel/engrenage à vis sans fin/actionneur actionné/actionneur pneumatique/actionneur électrique

MOC (Bill of Material – BOM) :

Corps et capot : ASTM A 216 GR. WCB /ASTM A105N (Acier au carbone)

: ASTM A352 LCB / LCC /ASTM A350 LF2 (Acier au carbone basse température)

:ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (Acier inoxydable)

:ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (Acier inoxydable)

: ASTM A351 Gr. CF8C

: ASTM A890 4A / 5A/ 6A (Acier inoxydable duplex)

Boule solide : ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

:ASTM A 182 F347

: ASTM A182 F51/F53/F55

Remarque : Type de siège métallique Harseal. Traitement de surface de la bille : ENP, HCR, WC, soudage Ni60/Ni55.

Tige : ASTM A182 F6a

:ASTM A182 F304/F316/F304L/F316L

:17/4PH

: ASTM A182 F51/F53/F55

Siège de bille et joint de corps : PTFE vierge / PTFE chargé à 25 % de verre – GFT / PTFE chargé de carbone – CFT

: PEEK / Delrin / Grafoil – Anneau Graphite

Garniture de presse-étoupe : PTFE vierge / PTFE chargé à 25 % de verre – GFT / PTFE chargé de carbone – CFT

: Grafoil – Bague Graphite

Qu'est-ce qu'un robinet à tournant sphérique monté sur tourillon ?

Le robinet à tournant sphérique monté sur tourillon est une vanne à rotation trimestrielle qui aide à arrêter l'écoulement du fluide dans les canalisations. La particularité du robinet à tournant sphérique monté sur tourillon est son disque de forme ronde ou sphérique placé au centre. Celui-ci continue de tourner pour arrêter ou démarrer le flux.
